シーメンス 6AV2124-0UC02-0AX1

ブランド：シーメンス
モデル：6AV2124-0UC02-0AX1

在庫状況：商品は在庫ございます。

製品の特徴

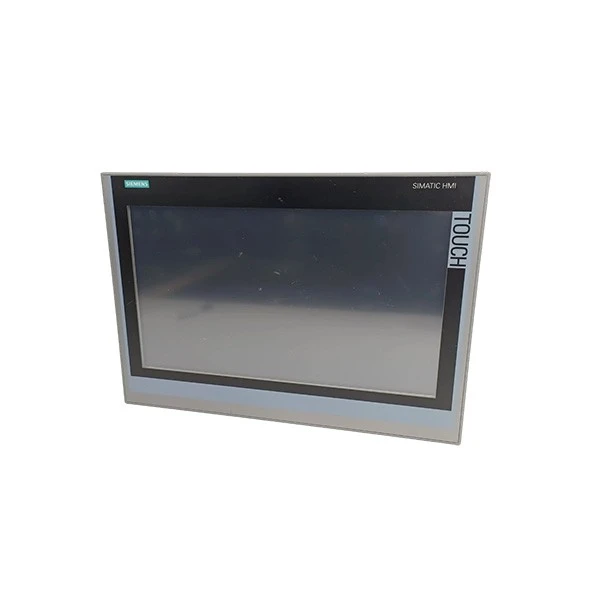

SIMATIC HMI TP1900 Comfort シリーズの高性能産業用 HMI デバイスである Siemens 6AV2124-0UC02-0AX1 は、産業オートメーション設定での信頼性の高い動作を目的として特別に作成されました。{0}} Siemens 6AV2124-0UC02-0AX1 の 19 インチワイドスクリーン TFT カラーディスプレイ (実際の画面対角は 18.5 インチ) は、その主な機能の 1 つです。 1366 x 768 ピクセルの解像度と最大 1600 万色を表示できるディスプレイは、操作メニューやプロセスデータに鮮明でカラフルな画像を提供します。操作効率を向上させるために、S7 入力 I/O として使用できる最大 40 個のダイレクトタッチボタンを備えた静電容量式マルチタッチスクリーンを利用します。

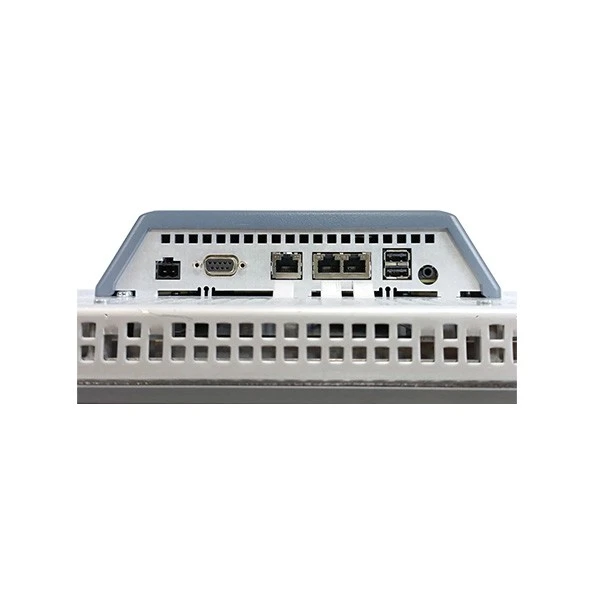

Siemens 6AV2124-0UC02-0AX1 には、産業用通信の要求を満たすいくつかのインターフェイスが備わっています。 PROFINET、TCP/IP、その他の一般的な産業用プロトコルをサポートし、1 つの独立したイーサネットポートに加えて、スイッチ機能を備えた 2 つの産業用イーサネットポートを備えています。さらに、USB 2.0 インターフェイスが 2 つ、PROFIBUS/MPI 通信用の RS 422/485 複合インターフェイスが 1 つ、データの保存と転送用に 2 つの SD カードスロット (最大 2 GB SD カードをサポート) があります。 6AV2124-0UC02-0AX1 HMI タッチスクリーンは、これらのインターフェイスにより、S7-1200、S7-1500、S7-300 などの多くの Siemens PLC や他の産業用コントローラーと互換性があります。

Siemens 6AV2124-0UC02-0AX1 の電圧範囲は DC19.2V ～ 28.8V で、DC24V 電源で動作します。定格電流は 1.7A、標準消費電力は 41W で、長期間の産業用途に安定してエネルギー効率が優れています。デバイスの前面の保護等級は IP65 で、防水性と防塵性があり、厳しい産業環境に適しています。垂直に設置した場合、0 度から 45 度の温度で正常に機能し、ほとんどの屋内産業現場の要件を満たします。

仕様

モデル	6AV2124-0UC02-0AX1
製品名	SIMATIC HMI TP1900 コンフォート
製品シリーズ	コンフォートパネル
操作方法	純粋なタッチ操作 (物理ボタンなし)
色の数	16,777,216 色 (1,600 万色)
解決	1366 × 768 ピクセル (ワイドスクリーン)
電源の種類	DC24V
定格電流	1.7A

予防

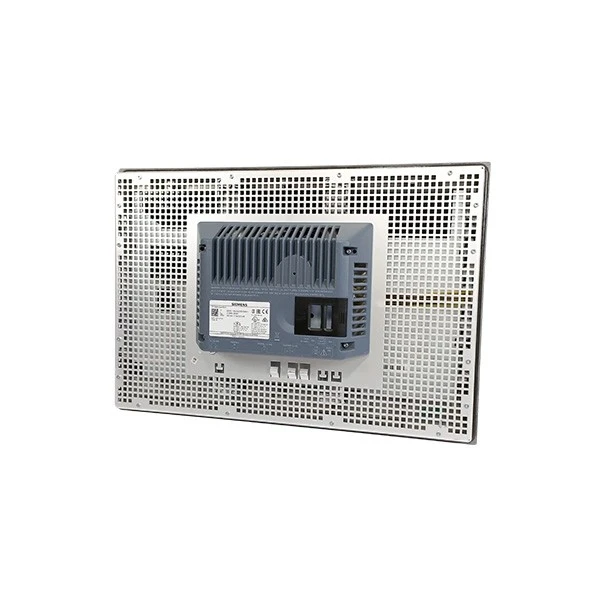

Siemens 6AV2124-0UC02-0AX1 を設置する場合は、所定の設置手順に従うことが重要です。この Siemens SIMATIC HMI TP1900 Comfort パネルは屋内での使用のみを目的としています。したがって、雨、直射日光、または異常気象にさらされる可能性のある屋外に設置しないでください。デバイスの前面は IP65 の保護認定を受けており、背面は IP20 であるため、設置場所が背面を埃、水しぶき、その他の危険な化学物質から保護していることを確認してください。推奨される取り付け技術は垂直取り付けです。傾斜が必要な場合は、ディスプレイ効果とタッチ応答の低下を防ぐために、角度が 35 度を超えないようにしてください。

Siemens 6AV2124-0UC02-0AX1 の電源には、電圧範囲 19.2V ～ 28.8V の 24V DC 電源が必要です。ガジェットの損傷や産業プロセス監視での障害の原因を避けるために、信頼性の高い電源に接続してください。電源を接続する前に、逆極性を避けるために配線を再確認してください。逆極性は、6AV2124-0UC02-0AX1 HMI タッチスクリーンに短絡や修復不可能な損傷を引き起こす可能性があります。

Siemens 6AV2124-0UC02-0AX1 を構成する場合は、適切なセットアップソフトウェアを使用してください。最小要件は、WinCC Comfort V14 SP1 (HSP 付き) 以降です。古いソフトウェアや互換性のないソフトウェアを使用すると、構成が失敗したり、デバイスが正しく機能しなくなる可能性があります。設定プロセス全体を通じて変数の制限に注意してください。デバイスは、デバイスあたり最大 4,096 個の変数、および 1 画面あたり最大 400 個の変数を処理できます。したがって、安定した機能を維持するには、これらの制限を超えないようにしてください。

よくある質問

Q: シーメンス 6AV2124-0UC02-0AX1 とは何ですか?

A: Siemens 6AV2124-0UC02-0AX1 は、Siemens SIMATIC HMI (ヒューマンマシンインターフェイス) パネルの交換部品およびアクセサリです。これは、特定の HMI デバイスモデル用のオペレーティングシステムとアプリケーションがプリロードされたオリジナルの Siemens メモリカードであり、通常はコンパクトフラッシュ (CF) カードです。これは、デバイスの操作、交換、復元に重要です。

Q: 6AV2124-0UC02-0AX1 メモリカードを使用する Siemens HMI デバイスはどれですか?

A: このメモリカードは、多数の SIMATIC HMI マルチパネルおよびモバイルパネルで動作します。一般に同等のシリーズには、MP 277、MP 377、Mobile Panel 277、および同様の世代が含まれます。間違ったカードを使用すると問題が発生する可能性があるため、デバイスのマニュアルまたはシーメンスインダストリーモールの製品サイトで正確な互換性を確認することが重要です。

Q: 代わりに標準の市販コンパクトフラッシュカードを使用できますか?

A: いいえ、これは強くお勧めしません。 6AV2124-0UC02-0AX1 は、通常のブランク CF カードではありません。通常、これには独自の Siemens オペレーティングシステムイメージと特別なライセンスファイルが含まれています。汎用カードにはこのソフトウェアが搭載されていないため、HMI パネルが役に立たなくなります。システムの信頼性と完全性を維持するために、常に純正の Siemens アクセサリを使用してください。
