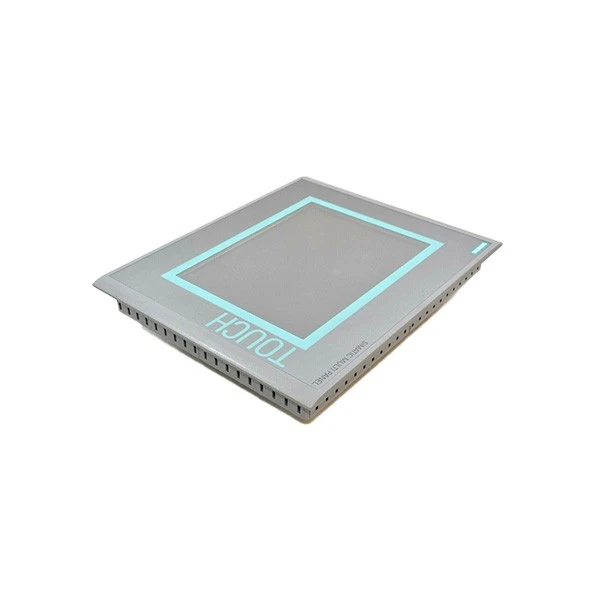

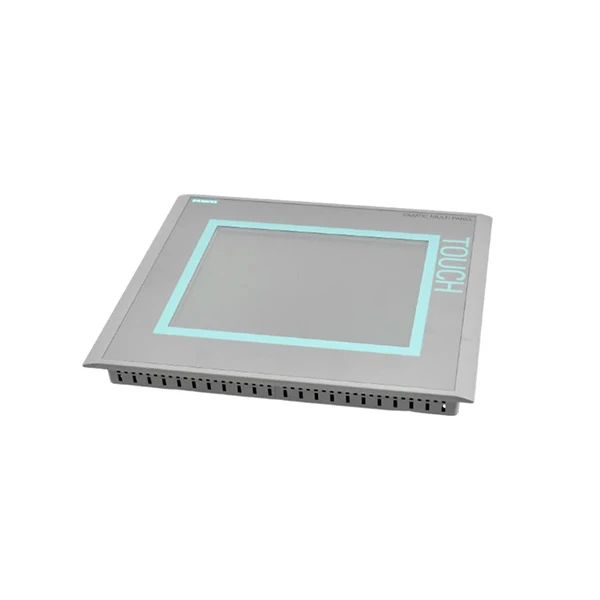

シーメンス 6AV6643-0CD01-1AX1

ブランド：シーメンス
モデル：6AV6643-0CD01-1AX1

在庫状況：商品は在庫ございます。

製品の特徴

産業オートメーション設定向けに特別に作られた信頼性の高い SIMATIC MP 277 10- インチタッチマルチ- パネルは、Siemens 6AV6643-0CD01-1AX1 です。 Siemens 6AV6643-0CD01-1AX1 の 10.4 インチ TFT カラーディスプレイは、解像度 640x480 ピクセル、65,536 色を備えており、最も顕著な機能の 1 つです。明るい工業環境でも、この鮮明なディスプレイにより、重要な情報、機器のステータス、および操作プロンプトがはっきりと見えることが保証されます。産業現場での使用では、アナログ抵抗膜式タッチスクリーンの直感的な操作と指やスタイラスによるスムーズな操作が非常に便利です。

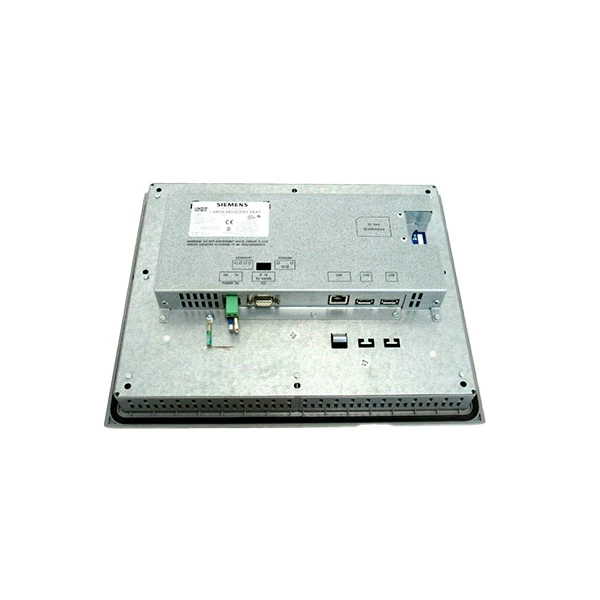

6MB の使用可能なユーザーメモリ、プロジェクトデータストレージ用の 32MB のフラッシュメモリ、および 128MB の RAM を備えた Siemens 6AV6643-0CD01-1AX1 は、安定した動作が保証されています。さらに、最大 128 MB の拡張に対応できるマルチメディアカード/SD カードスロットを備えているため、ユーザーは構成を更新したり追加データを保存したりすることが簡単になります。このタッチパネルには、接続用の USB ポートが 2 つ、RS485/RS422 シリアルポートが 1 つ、イーサネット RJ45 ポートが 1 つあります。これらのインターフェイスは、TCP/IP、PROFIBUS DP、MPI などのプロトコルをサポートしており、Siemens PLC (S7-200 および S7-300 シリーズなど) やその他の産業用機器とのスムーズな接続を可能にします。

Siemens 6AV6643-0CD01-1AX1 は、厳しい産業環境に耐えられるように設計されています。前面の保護等級 IP65 により、防塵性があり、低圧噴流から保護されています。 -20 度から 60 度で保存でき、0 度から 50 度で正常に機能します。重量は 2.65 kg、寸法は 335 x 279 x 63 mm です。制御盤内のスペースを節約するために垂直に設置でき、パネルへの取り付けに適しています。

仕様

モデル	6AV6643-0CD01-1AX1
製品名	SIMATIC HMI MP 277 10- インチタッチ多機能パネル
製品シリーズ	SIMATIC MP 277 (多機能パネル)
タイプ	タッチヒューマンマシンインターフェース (HMI) パネル
解決	640 x 480 ピクセル (VGA)
表示色	65,536色（64K色）
タッチテクノロジー	アナログ抵抗膜
電圧範囲	DC20.4～28.8V

予防

Siemens 6AV6643-0CD01-1AX1 を設定するには、WinCC Flexible 2005 Standard SP1 以降のバージョンのソフトウェアが必要です。古い構成ツールや互換性のない構成ツールは使用しないでください。プロジェクトのダウンロードおよびアップロードが失敗したり、タッチパネルのパフォーマンスに問題が発生したりする可能性があります。構成する前に、プログラムが正しくインストールされていること、およびコンピューターとデバイス間の通信リンクが信頼できるものであることを確認してください。

設置環境に関しては、Siemens 6AV6643-0CD01-1AX1 は前面に IP65 保護認定を取得しているため、粉塵や時折低圧水の飛沫がかかる工業用の場所には許容されますが、長時間の浸漬や重大な腐食が発生する環境では利用できません。動作温度は 0 度から 50 度の間に保ってください。高温、低温、または高湿の環境を避けること（結露のない相対湿度が 90% を超えないようにすること）は、デバイスの耐用年数、特にディスプレイの 50,000 時間のバックライトを延ばすのに役立ちます。

Siemens 6AV6643-0CD01-1AX1 を取り付ける場合は、パネル取り付け仕様に従い、動作中の振動を防ぐためにしっかりと取り付けられていることを確認してください。垂直設置が必要な場合は、デバイスの構造が放熱やタッチ操作を損なうことなく垂直設置に耐えられることを確認してください。取り付け中にガジェットを不用意に分解しないでください。内部コンポーネントに損傷を与え、アフターサポートが無効になる可能性があります。

よくある質問

Q: Siemens 6AV6643-0CD01-1AX1 とは何ですか?またその主な機能は何ですか?

A: Siemens 6AV6643-0CD01-1AX1 は、10.4 インチ SIMATIC MP277 マルチパネル (HMI) タッチスクリーンです。その主な役割は、産業オートメーションシステムの中央制御および表示ユニットとして機能することです。これにより、オペレーターは機械プロセスの監視、コマンドの入力、警告の表示、および Siemens S7 シリーズなどのプログラマブルロジックコントローラー (PLC) との簡単な通信が可能になります。

Q: 6AV6643-0CD01-1AX1 にはどの設定ソフトウェアが使用されていますか?

A: このパネルには主に SIMATIC WinCC フレキシブルソフトウェアが装備されています。新しいプロジェクトの場合は、WinCC Advanced を使用して Siemens TIA ポータル (Totally Integrated Automation Portal) 環境に接続することもできます。最適な互換性を確保するには、正しいソフトウェアバージョンを使用してください。

Q: この HMI パネルは、- 以外の Siemens PLC と通信できますか?

A: はい。 PROFIBUS または PROFINET 経由で S7 シリーズなどのシーメンス PLC とスムーズに連携すると同時に、Modbus などの一般的な通信プロトコル (シリアルインターフェイス経由) もサポートしているため、他のメーカーの制御システムに接続できます。
