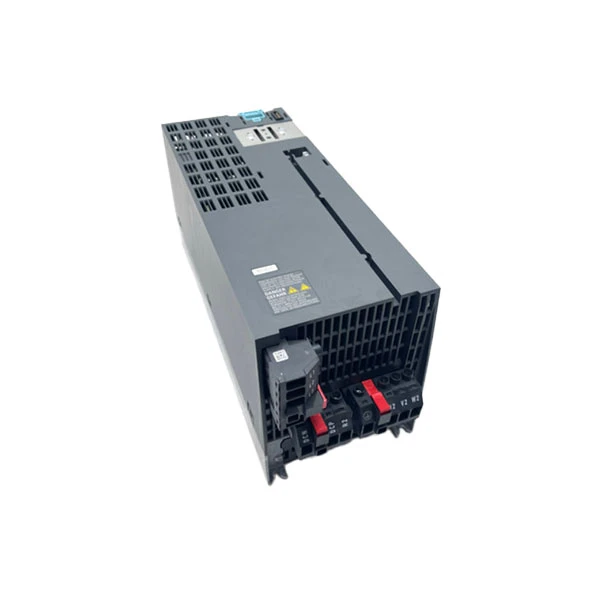

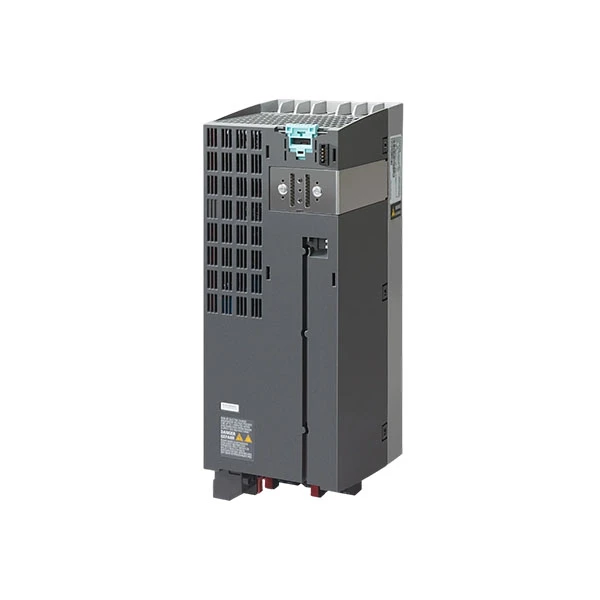

シーメンス 6SL3210-1PE23-3UL0

ブランド：シーメンス
モデル：6SL3210-1PE23-3UL0

在庫状況：商品は在庫ございます。

製品の特徴

Siemens 6SL3210-1PE23-3UL0 は、SINAMICS G120 ファミリ、特に PM240-2 バリアントの最上位電源モジュールです。産業オートメーション用途向けに設計されており、モーター駆動システムに信頼性の高い電力サポートを提供します。産業用制御システムの重要なコンポーネントである Siemens 6SL3210-1PE23-3UL0 は、380V ～ 480V の範囲の三相 AC 電圧、47Hz ～ 63Hz の範囲の入力周波数で動作します。さまざまな作業条件に対応する 2 つの過負荷モードを備えています。軽過負荷（LO）モードでは、定格電流32Aで15kWの電力を供給できるため、ファンやポンプなどの機器に最適です。重過負荷 (HO) モードでは、定格電流 26A で 11kW の電力を供給できるため、コンベアやミキサーに最適です。

Siemens 6SL3210-1PE23-3UL0 にはブレーキチョッパーが内蔵されており、追加の機器を使用せずにモーターを迅速かつ安全に停止できます。 IP20 保護等級を備えているため、適切な動作を保証するには電気キャビネットに収容する必要があります。モジュールは高さ 355mm、幅 140mm、奥行き 165mm で、コンパクトでほとんどのコントロールパネルに簡単に挿入できます。コントロールユニットファームウェアバージョンV4.6と互換性があり、正確な速度調整のためのV/f制御とベクトル制御の両方をサポートします。

Siemens 6SL3210-1PE23-3UL0 は、EN 60721-3 や EN 61800-5-1 などのさまざまな国際規格に準拠しており、グローバルなアプリケーションでの準拠と安全性を保証します。過負荷モードに応じて、-10 度から +50 度の範囲の温度で動作でき、結露することなく 5 ～ 95% の相対湿度に耐えることができます。この電源モジュールは、PROFIBUS や PROFINET などの産業用通信プロトコルもサポートしているため、他のオートメーションコンポーネントと簡単に統合できます。

仕様

モデル	6SL3210-1PE23-3UL0
製品シリーズ	SINAMICS G120 PM240-2 電源モジュール
製品タイプ	フィルタなし、ブレーキチョッパー内蔵
保護クラス	IP20
定格入力電圧	3AC 380-480V ±10%
入力周波数	47～63Hz
定格電力	15kW（20馬力）
定格電流	32 A

予防

Siemens 6SL3210-1PE23-3UL0 を取り付ける場合は、IP20 保護等級に注意してください。この SINAMICS G120 PM240-2 電源モジュールは、屋外での使用に十分な防水性や防塵性を備えていないため、密閉された電気キャビネットに収容する必要があります。ほこりがモジュールに蓄積して過熱を引き起こすのを防ぐために、キャビネットの換気が十分であることを確認してください。さらに、熟練した電気技術者が設置プロセスを監督して、380 ～ 480 V の三相電源が適切に配線されていることを確認し、誤った接続による短絡や機器の損傷を回避する必要があります。

Siemens 6SL3210-1PE23-3UL0 には、安定した動作を保証するための特定の環境基準があります。動作温度範囲は過負荷モードによって異なります。軽過負荷 (LO) の場合は -10 度から +40 度、重過負荷 (HO) の場合は -10 度から +50 度です。この温度範囲を超える状況ではモジュールを使用しないでください。寿命が短くなり、エラーアラームが発生する可能性があります。一方、IEC 60068-2-6 および IEC 60068-2-27 の要件を満たすには、結露のない相対湿度を 5% ～ 95% に保つ必要があり、モジュールを振動源や強い磁場の近くに置かないでください。

Siemens 6SL3210-1PE23-3UL0 がコントロールユニットのファームウェアバージョン V4.6 と互換性があることを確認してください。互換性のないファームウェアを使用すると、機能障害が発生したり、モーター制御が信頼できなくなる可能性があります。モジュールの内蔵ブレーキチョッパーは急速ブレーキを目的としていますが、必要に応じて適切なブレーキ抵抗器を接続する必要があります。不適格な抵抗を使用すると、チョッパーが損傷する可能性があります。出力周波数 (0 ～ 550 Hz) とパルス周波数 (デフォルト 4 kHz) を変更する場合は、ランダムなニーズではなく、モーターの実際のニーズに基づいて調整してください。

よくある質問

Q: Siemens 6SL3210-1PE23-3UL0 とは正確には何ですか?また何に使用されますか?

A: Siemens 6SL3210-1PE23-3UL0 は、可変周波数ドライブ (VFD) として知られる SINAMICS G120 パワーモジュールです。これは、入力される固定周波数 AC 電力を可変電圧および周波数出力に変換する重要なコンポーネントであり、三相 AC モーターの速度とトルクを正確に制御できるようになります。この特定のモデルは、標準性能アプリケーション向けの 0.75 kW (1 HP) モジュールであり、ポンプ、ファン、コンベア、産業オートメーションの基本的なギアに最適です。

Q: コントロールユニットは 6SL3210-1PE23-3UL0 モジュールに付属していますか?

A: いいえ。Siemens SINAMICS G120 システムはモジュール式アーキテクチャを採用しています。 6SL3210-1PE23-3UL0 はパワーモジュールのみです。ドライブを完了するには、別の SINAMICS G120 コントロールユニット (CU250S-2 など) と組み合わせます。コントロールユニットには、インテリジェンス、パラメータセット、通信/設定インターフェイス (PROFINET、PROFIBUS、USS など) が含まれています。このモジュール性により、スペアパーツの管理とシステムの変更に優れた柔軟性が提供されます。
