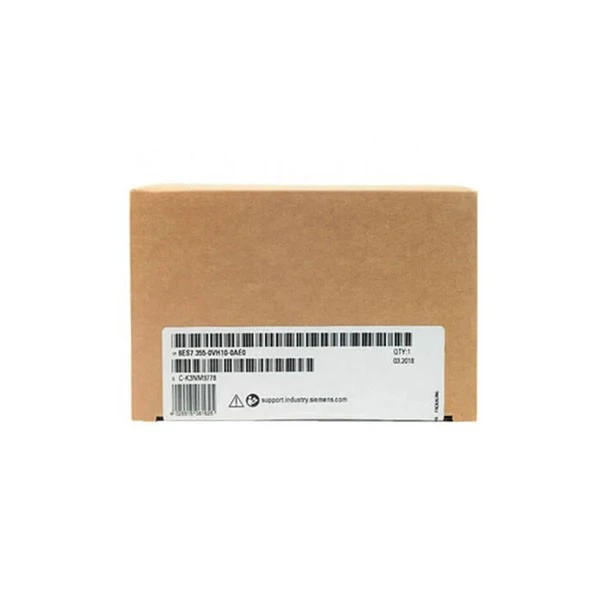

シーメンス 6ES7355-0VH10-0AE0

ブランド：シーメンス
モデル：6ES7355-0VH10-0AE0

在庫状況：商品は在庫ございます。

製品の特徴

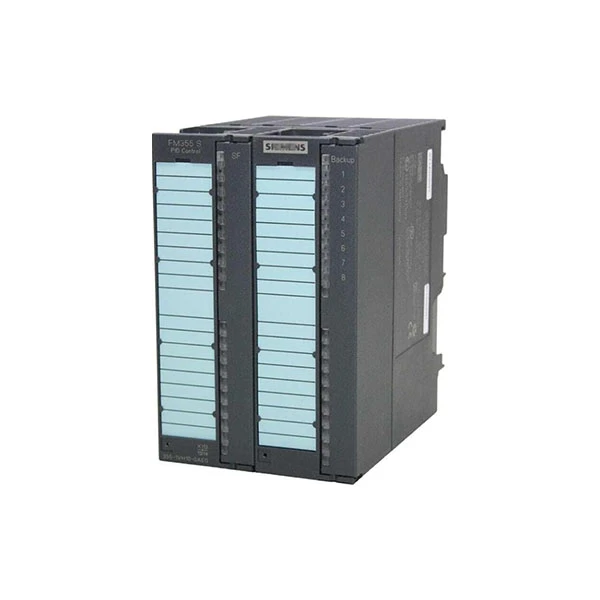

Siemens 6ES7355-0VH10-0AE0 は、SIMATIC S7-300 FM 355 C としても知られる高品質 4 チャンネル連続制御モジュールです。Siemens 6ES7355-0VH10-0AE0 制御モジュールには、4 つのアナログ入力、8 つのデジタル入力、4 つのアナログ出力があり、多数のセンサーやアクチュエータ。アナログ入力は、電圧 (0~10V、-1.75~+11.75V)、電流 (0~20mA、4~20mA)、熱電対 (タイプ B、J、K、R、S)、Pt100 熱抵抗など、多くの信号タイプをサポートしています。これは、現場のさまざまなセンサーから正確かつ安定してデータを収集できることを意味します。

Siemens 6ES7355-0VH10-0AE0 電源は 24V DC 定格負荷電圧で動作し、許容範囲は 20.4V ～ 28.8V DC です。通常の電力損失は 6.5 W、最大電力損失は 7.8 W であり、エネルギー効率が高く安定しています。このモジュールは、数多くの厳格な電磁適合性テストに合格した優れた耐干渉機能も備えており、複雑で厳しい産業状況でも確実に機能することができます。

Siemens 6ES7355-0VH10-0AE0 は、工業生産における温度、圧力、流量、液面を正確かつ確実に管理できる 4 つの個別の PID 閉ループコントローラを備えています。- DIN レール取り付けを使用して簡単に設置でき、簡単に配線できる 20 ピンの前面接続が 2 つ含まれています。また、多言語構成パッケージ、マニュアル、およびスタートガイド (ドイツ語、英語、フランス語、イタリア語) が CD-ROM に収録されているため、ユーザーは簡単にセットアップして使用できます。

仕様

モデル	6ES7355-0VH10-0AE0
シリーズ	SIMATIC S7-300 FM 355 C
製品タイプ	4チャンネル連続制御ユニット
コア機能	4 つの独立した PID 閉ループコントローラ-
定格電圧	DC24V
電力損失	6.5W
チャンネル数（DI）	8チャンネル
寸法（幅×高さ×奥行き）	80mm×125mm×120mm

予防

まず、Siemens 6ES7355-0VH10-0AE0 の電源に注目してください。モジュールには定格 DC24V 負荷電圧が必要で、許容範囲は DC20.4V ～ 28.8V です。 28.8V DC を超える電圧または 20.4V DC 未満の電圧に接続しないでください。Siemens 6ES7355-0VH10-0AE0 モジュールの機能が損傷または低下する可能性があります。同時に、データ収集や制御ミスを引き起こす可能性のある電圧変動を最小限に抑えるために、電源が安定していることを確認してください。

次に、Siemens 6ES7355-0VH10-0AE0 のインストールは一貫している必要があります。 DINレール取り付けのため、取り付けの緩みによる接触不良がないようしっかりと固定してください。さらに、Siemens 6ES7355-0VH10-0AE0 の標準電力損失は 6.5 W であり、放熱が不十分だと寿命が制限されるため、放熱のためにモジュールの周囲に十分なスペースを確保してください。

第三に、Siemens 6ES7355-0VH10-0AE0 の配線には注意してください。このモジュールには 4 つのアナログ入力、8 つのデジタル入力、および 4 つのアナログ出力が含まれているため、製品の説明書に従ってワイヤを接続する必要があります。アナログ入力および出力ラインでの干渉を防ぐには、シールド線を使用してください。シールド線の最大長は、規定の長さを超えてはなりません (ほとんどの信号の場合は 200m、熱電対の場合は 50m)。 Siemens 6ES7355-0VH10-0AE0 の測定精度に影響を与える可能性のある電磁干渉を避けるため、信号線と電力線を混合しないでください。

よくある質問

Q: Siemens 6ES7355-0VH10-0AE0 とは何ですか?また自動化における主な役割は何ですか?

A: Siemens の 6ES7355-0VH10-0AE0 は SIMATIC S7-300 アナログ出力モジュールです。これは、プログラマブルロジックコントローラー (PLC) のデジタル世界とプロセス内のアナログアクチュエーターの間の重要なリンクとして機能します。その主な機能は、S7-300 CPU によって計算されたデジタル制御値 (バルブ位置や設定値速度など) を、比例バルブ、サーボコントローラー、可変周波数ドライブ (VFD)、またはチャートレコーダーなどのフィールドデバイスの制御に使用できる正確な連続アナログ出力信号 (電圧または電流) に変換することです。

Q: 6ES7355-0VH10-0AE0 は現行品ですか、それとも生産終了品ですか?

A: このモジュールを含む SIMATIC S7-300 プラットフォームは、確立され広く使用されている製品ラインです。製品ライフサイクルステータス (アクティブ、制限、または製造中止) に関する最も正確で最新の情報については、Siemens または認定代理店にお問い合わせいただくことを強くお勧めします。-可用性を検証し、必要に応じて、新しい S7-1500 ラインから最新のオプションを直接提案することができます。

Q: 公式マニュアルと配線図はどこで入手できますか?

A: シーメンスのマニュアルが最終的な情報源となります。 Siemens Industry Online Support Web サイトで、マニュアルの注文番号を検索してください。この番号は通常、このモジュールの A5E00105527 です。ドキュメントには、すべての電気仕様、取り付け手順、配線図、構成情報が含まれています。
