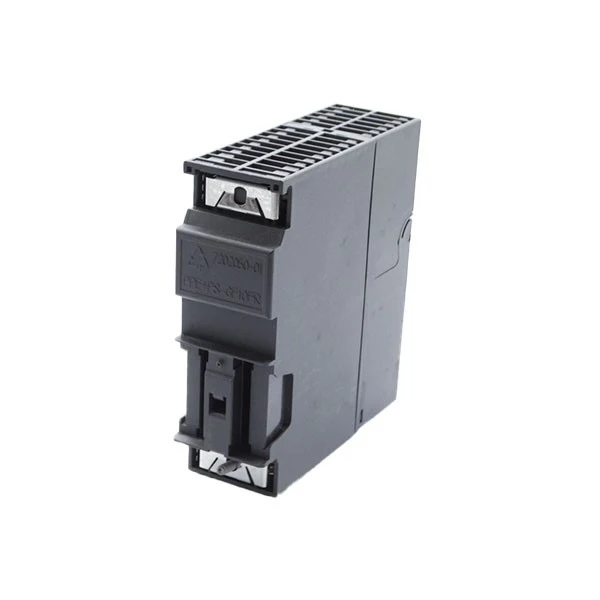

シーメンス 6ES7153-4AA01-0XB0

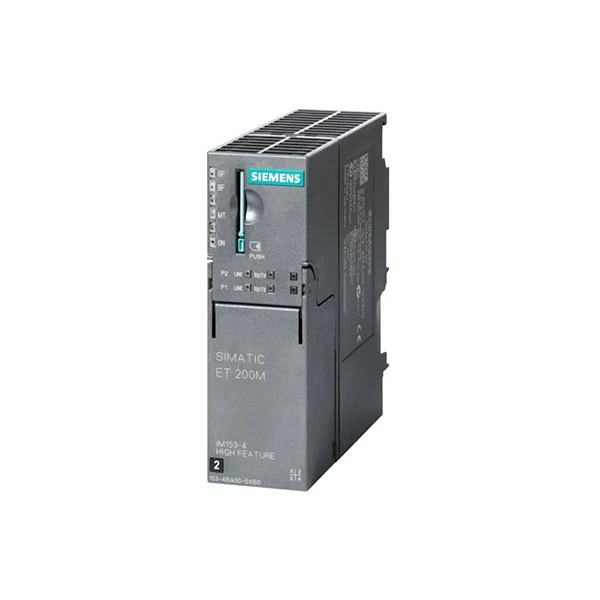

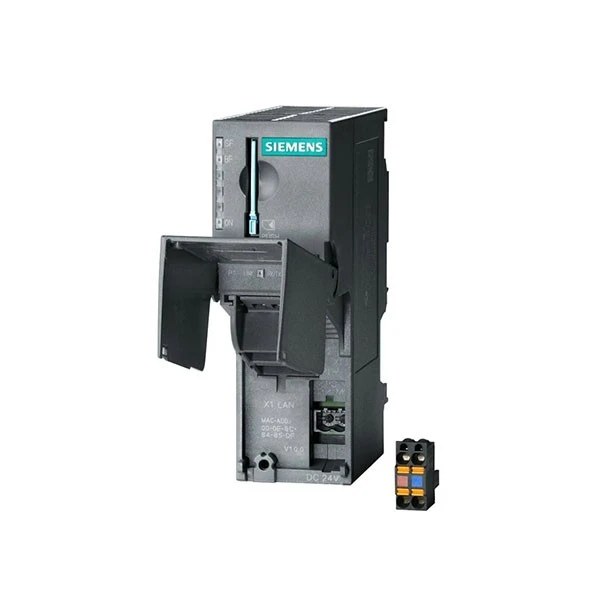

Siemens 6ES7153-4AA01-0XB0 は、Siemens 製の高品質インターフェース モジュールであり、Siemens IM 153-4 PN IO としても知られています。 Siemens 6ES7153-4AA01-0XB0 は、産業用制御キャビネットで一般的な DIN レールに取り付けることができるため、取り付けが簡単で便利です。 IP20 保護等級を備えており、一般的な産業環境において、粉塵や小さな粒子による損傷を受けることなく確実に動作できることを示しています。 Siemens 6ES7153-4AA01-0XB0 は、高さ 125mm、幅 40mm、奥行き 118mm、重量は約 215 ～ 350g とコンパクトで、制御盤内でスペースをとりません。

電気仕様に関しては、Siemens 6ES7153-4AA01-0XB0 は 24V DC 定格電源を備えており、電圧範囲が 20.4V DC ～ 28.8V DC の場合に正常に動作します。最大消費電流は 600mA で、通常の突入電流は 4A です。特に冗長インターフェイス モジュール構成では、外部保護のために 2.5A ヒューズを使用することをお勧めします。このモジュールは、最大出力電流 1.5A、最大電力損失 6W でバックプレーン バスに 5V DC 電力を供給し、接続されているすべてのモジュールに安定した電力供給を保証します。

通信は Siemens 6ES7153-4AA01-0XB0 の主な利点の 1 つです。 PROFINET IO バス プロトコルを使用し、ネットワークの信頼性を高めるためにメディア冗長プロトコル (MRP) をサポートする 2 つの RJ45 ポートを備えています。伝送速度は 10/100 Mbps で、さまざまなネットワーク設定に自動的に調整できます。 Siemens 6ES7153-4AA01-0XB0 は、クラス 1 および 2 のアイソクロナス リアルタイム通信 (IRT) を提供し、リアルタイム データ送信を必要とする高精度の産業用制御操作に最適です。最大 192 バイトの入出力データを交換し、DP スレーブ インターフェイスごとに最大 12 個の S7-300 モジュールをリンクできるため、ほとんどの中規模オートメーション システムに適しています。
