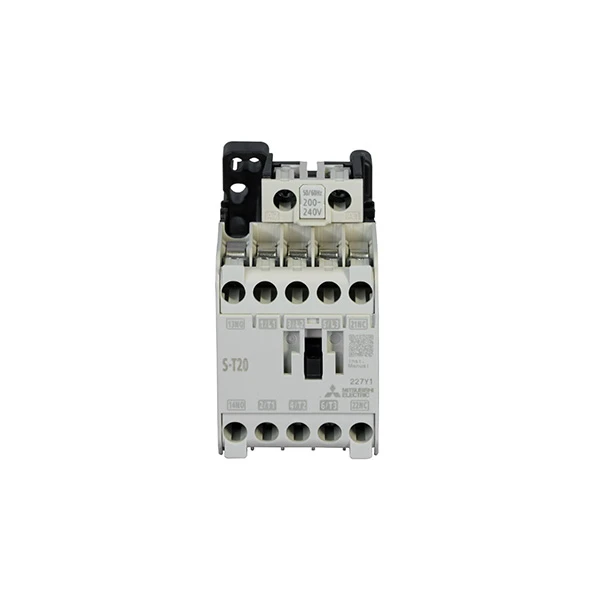

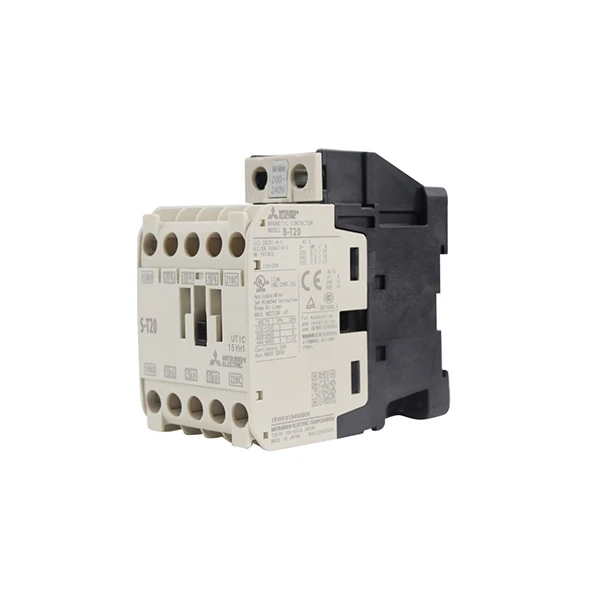

三菱 S-T20

ブランド：三菱
モデル：S-T20

在庫状況：商品は在庫ございます。

製品の特徴

三菱 S-T20 は、三菱電機の MS-T シリーズの信頼できる非可逆電磁接触器です。-、特に産業用電気制御アプリケーション向けに設計されています。三菱 S-T20 は優れたパフォーマンスと明確な認定パラメータを備えています。三相モーターでは 220-240V AC で 4.5kW、380～440V AC で 7.5kW の定格電力に加え、18 アンペアの AC-3 定格電流をサポートします。 690V AC 回路でも動作し、定格電流は 9 アンペアです。三菱 S-T20 の制御コイル電圧範囲は 200 ～ 240V AC (50/60Hz) で、ほとんどの産業用電源システムに適しています。

三菱 S-T20 電磁接触器は、機能的かつ長寿命であることを目的としています。-幅43mm、奥行き78mm、重量約0.27kgと設置面積が小さく、DINレールや狭いスペースでの表面実装に最適です。ネジ-クランプ接続により指が保護され、安全かつ効率的な配線が保証されます。 IP20 保護等級により、ほこりや小さな物体の侵入を防ぎ、-10 度から +55 度の範囲の動作温度に適しています。

三菱 S-T20 は耐久性に優れています。 AC{12}}3負荷（18A、380～440V AC）での機械的耐久性は最大1,000万回、電気的耐久性は10万回で、最大動作頻度は1時間あたり1,800回です。これらの品質により、多忙な産業環境において長期的な安定性が可能になります。

仕様

モデル	S-T20
製品タイプ	非可逆電磁接触器（AC-3クラス）-
シリーズ	MS-T シリーズ
極数	3極(3P)
補助接点構成	1NO+1NC (オプション: 2NO または 2NC)
保護クラス	IP20
取付方法	DINレール取付・表面取付
動作温度	-10 度から +55 度まで

予防

感電を避けるため、三菱 S-T20 電磁接触器を取り付ける前に主電源を切ってください。三菱 S-T20 を DIN レールまたは表面に設置する場合は、設置面が平らで頑丈であることを確認してください。過熱を引き起こし、性能が低下する可能性があるため、三菱 S-T20 を十分な換気のない狭い場所に置かないでください。

三菱 S-T20 の制御コイル電圧を電源に正確に一致させてください。指定範囲外の電圧（たとえば、標準バージョンの場合は 200-240V AC）を使用すると、三菱 S-T20 のコイルに損傷を与え、故障の原因となります。正しく配線する前に、三菱 S-T20 のコイル電圧ラベルをよく調べてください。

三菱 S-T20 は IP20 等級に認定されており、湿気の多い場所、重い粉塵、腐食性ガスから遠ざける必要があることを意味します。三菱 S-T20 を -10 度から +55 度を超える温度にさらさないでください。これらの厳しい温度は寿命を縮めます。短絡を避けるため、三菱 S-T20 に水やその他の液体が直接触れないようにしてください。

動作中は三菱 S-T20 の定格負荷容量を超えないようにしてください。三相モーターの場合、過負荷になると三菱 S-T20 のメイン接点が焼損するため、負荷電力は 380-440V AC (AC-3 クラス) で 7.5kW を超えてはなりません。三菱 S-T20 は、非逆転モータ制御を目的としています。機器の損傷を防ぐため、逆転運転での使用は避けてください。

よくある質問

Q: 三菱 S-T20 とは何ですか?またその主な機能は何ですか?

A: 三菱 S-T20 は、三菱電機の MELSEC 製品ラインからの小型マイクロ- タイプのプログラマブルロジックコントローラ (PLC) です。その主な目的は、機械や産業の運用を自動化および制御することです。これは、シーケンス制御、タイミング、カウント、および単純なデータ操作を必要とする、初級から中級の自動化ジョブを対象としています。包装機、コンベヤ、ピックアンドプレイスシステム、小型テストスタンドなどの小規模機械向けの自動化ソリューションを手頃な価格で提供します。{6}{7}

Q: 三菱 S-T20 マニュアルなどの技術文書はどこで入手できますか?

A: 三菱 S-T20 の公式ユーザーハンドブック、データシート、プログラミングガイド、配線図は、三菱電機オートメーションのグローバル Web サイトまたは最寄りの三菱 FA センターからダウンロードできます。最も正確な結果は、「Mitsubishi S-T20 マニュアル PDF」に続いて正確な文書コード (例: JY997D28701) を検索すると得られます。これらの書類は、S-T20 の適切な設置と配線に必要です。
