三菱 R60ADI8

ブランド：三菱
モデル：R60ADI8

在庫状況：商品は在庫ございます。

製品の特徴

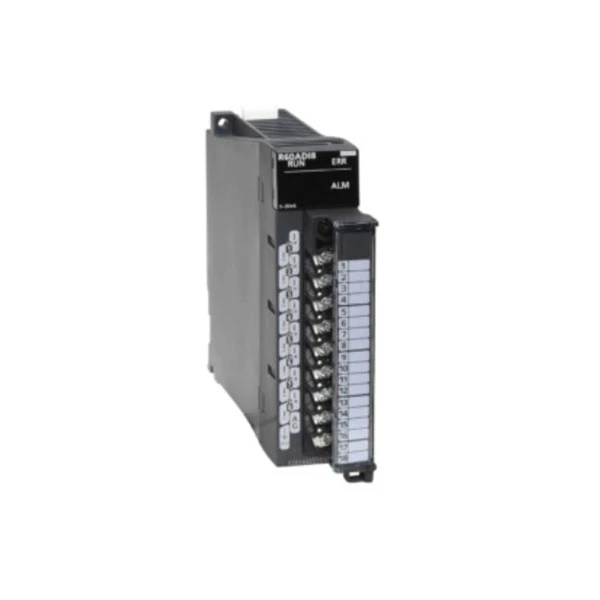

三菱 R60ADI8 は、三菱電機の MELSEC iQ- R シリーズの 8 チャンネルアナログ電流入力モジュールです。-三菱 R60ADI8 は、安定したパフォーマンスと設置の容易さにより、製造、プロセス制御、その他のアプリケーションで人気のある産業用コンポーネントです。三菱 R60ADI8 アナログ入力モジュール (部品番号 279559) は、UL、cUL、CE、RoHS などの多数の国際認証規格を満たし、世界の産業市場での安全性と有用性を保証します。

三菱 R60ADI8 8- チャネル電流入力モジュールには 8 つの独立したチャネルが含まれており、干渉を防ぎ信号の精度を保証します。入力タイプは DC 電流で、範囲は 0～20 mA DC、4～20 mA DC、4～20 mA DC (拡張モード)、およびユーザー定義の範囲をカバーします。-これにより、工業生産における多様な電流信号収集要件に適応できます。三菱 R60ADI8 は、信頼性の高い信号伝送を維持するのに役立つ 250 オームの入力抵抗と、過剰な電流によるモジュールの損傷を避けるための 30 mA DC の絶対最大入力電流を備えています。三菱 R60ADI8 は、0 ～ 32000 のデジタル出力値と 16 ビット分解能 (1/32000) を備えており、PLC 処理用にアナログ電流信号をデジタル信号に正確に変換できます。

三菱 R60ADI8 は、チャネルあたり 80 マイクロ秒の変換速度を備えているため、電流信号を迅速にキャプチャし、産業用制御システムの応答時間を向上させることができます。三菱 R60ADI8 の精度は 25±5 度で ±0.1% (±32 桁)、0~55 度で ±0.3% (±96 桁) であり、ほとんどの産業環境での高精度信号収集に適しています。-三菱 R60ADI8 MELSEC iQ-R モジュールは、最大 50,000 のオフセットおよびゲイン設定もサポートしており、ユーザーは特定のニーズに基づいてパラメータを簡単に変更できます。

仕様

モデル	R60ADI8
シリーズ	MELSEC iQ-Rシリーズ
タイプ	アナログ入力モジュール
チャンネル数	8チャンネル（絶縁）
端子台	18点ネジ端子台
占有I/Oポイント	16点
入力タイプ	直流電流入力
解決	16ビット(1/32000)

予防

まず、三菱R60ADI8の取り付け方法に注目してください。三菱 R60ADI8 は標準の MELSEC iQ-R シリーズベースユニットに正しく取り付ける必要があります。緩めたり、方向を間違えたりすると、モジュールの電源供給や信号伝達に支障をきたしますのでご注意ください。また、設置環境が清潔で、過剰なほこりがないことを確認してください。ほこりは、時間の経過とともに三菱 R60ADI8 の内部コンポーネントに損傷を与える可能性があります。

次に、三菱 R60ADI8 の配線には注意してください。接触不良を最小限に抑えるために、モジュールの配線には 18 点のネジ端子台が使用されています。したがって、取り付け後に端子ネジを締める必要があります。 DC 電流入力信号を接続するときは、正極と負極が正しく接続されていることを確認してください。極性が正しくないと、信号が正しく収集されなかったり、三菱 R60ADI8 が損傷したりする可能性があります。さらに、入力電流は 30 mA DC の絶対最大入力を超えてはなりません。そうしないと、過電流保護が作動し、モジュールが破壊されてしまいます。

第三に、三菱 R60ADI8 を使用する場合は、周囲の環境に留意してください。三菱 R60ADI8 の動作温度は 0 度～55 度、保管温度は -25 度～70 度です。モジュールを極端な高温または低温の環境に置かないでください。モジュールの性能と寿命に影響します。三菱 R60ADI8 の短絡や絶縁損傷を避けるため、湿気のない 5 ～ 95% RH の動作湿度を維持してください。

よくある質問

Q: 三菱 R60ADI8 とは何ですか?またその主な機能は何ですか?

A: 三菱 R60ADI8 は、Melsec R シリーズプログラマブルロジックコントローラ向けの高性能アナログ入力モジュールです。-その主な仕事は、フィールドセンサー (流量計、圧力トランスミッター、電流出力のある温度センサーなど) からの現実世界のアナログ電流データを、PLC CPU が処理できる正確なデジタル値に変換することです。 8 つの独立したチャンネルを備えているため、マルチポイント監視を必要とするアプリケーションに最適です。-

Q: 三菱 R60ADI8 アナログ入力モジュールはどのようなタイプの信号を処理できますか?

A: R60ADI8 モジュールは、DC 電流信号を処理するために特別に構築されています。プロセス制御の通常の入力範囲は 4 ～ 20 mA です。通常は 0 ～ 20 mA の範囲の電流を受け入れることができます。フィールドセンサーが同等の電流信号を生成することを確認することが重要です。電圧入力の場合はR60ADV8などの別途モジュールが必要です。

Q: 三菱 R60ADI8 は他のアナログ入力オプションとどう比較しますか?

A: ディスクリート信号コンバータや統合度の低いモジュールと比較して、R60ADI8 は、マルチチャンネル電流入力に対して小型で集中化されたコスト効率の高いソリューションを提供します。- Melsec R シリーズ CPU とのシームレスなインターフェイスにより、配線の複雑さを最小限に抑えながら、システムの安定性と保守性を向上させます。アナログ入力モジュールを選択する場合、R60ADI8 は、R シリーズプラットフォームで多数の 4 ～ 20mA 入力を必要とするプロジェクトに最適なオプションです。
