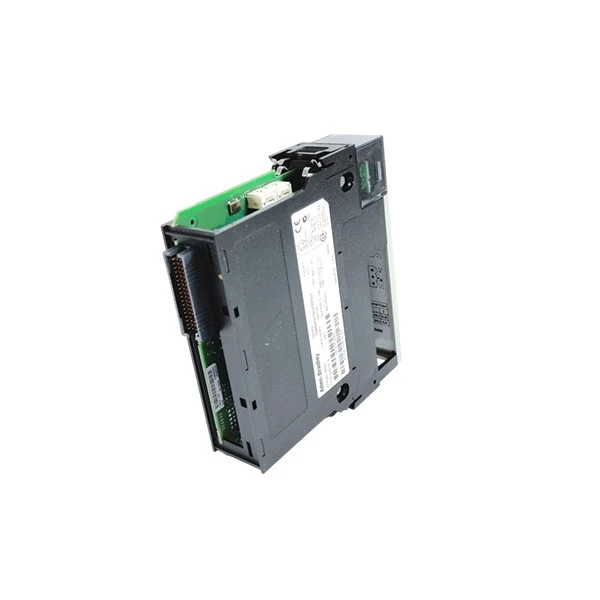

アレン・ブラッドリー 1756-ドリオ D

ブランド：アレン・ブラッドリー
モデル：1756-ドリオ D

在庫状況：商品は在庫ございます。

製品の特徴

Allen Bradley 1756-DHRIO/D は、ControlLogix システム専用に作成された信頼性の高い通信モジュールであり、産業用データ転送およびリモート I/O 接続の優れたオプションとなります。このモジュールは 1756 ControlLogix ラックにぴったりと収まり、スロットを 1 つだけ占有して、他のシステムコンポーネント用のスペースを確保します。オープンハウジング設計で、重量はわずか 0.293 キログラム (0.64 ポンド) なので、設置が簡単です。 1756-DHRIO/D は、Data Highway Plus (DH+) と Remote I/O (RIO) という 2 つの重要な産業用プロトコルをサポートしており、産業用ネットワーク内のデバイス間のシームレスな通信を可能にします。これには、それぞれ 3 ピン端子を備えた 2 つの通信チャネル (チャネル A およびチャネル B) と、より柔軟な接続が可能になるようにチャネル A と並列接続された 8 ピンの小型 DIN ポートが含まれています。

Allen Bradley 1756-DHRIO/D は、57.6 ボー、115.2 ボー、および 230.4 ボーの 3 つの異なるボーレートをサポートします。各速度は安定したデータ伝送を可能にする特定の最大ケーブル長に対応しており、最低速度で 3048 メートル、中速で 1524 メートル、最高速度で 762 メートルです。最高のパフォーマンスを得るために、Belden 89463 二軸ケーブル (20AWG、0.52 mm²) と互換性があり、最大 200 度 (392 度 F) の温度に耐えることができ、厳しい産業用途に最適です。

1756-DHRIO/D はバックプレーンから 5V で 1.7 mA、24V で 850 mA を消費し、最大消費電力は 4.5 ワットで、1 時間あたり 15.4 英国熱単位を消費します。 0 度から 60 度 (32 度から 140 度) の温度範囲で効率的に機能するため、ほとんどの工場の動作環境に適しています。このモジュールは、最大 32 個の Logix 接続を処理できると同時に、離れた I/O デバイス、PLC、SLC、その他のインテリジェント機器を接続するためのアダプターおよびスキャナーとしても機能するため、高レベルの接続性も備えています。最大 3 つのラックと 4 つの通信ネットワークを介してデータを送信できるため、大規模な産業アプリケーションに最適です。

仕様

モデル	1756 - DHRIO/D
モジュールの種類	データハイウェイ/リモートI/O通信モジュール
互換性のあるラック	1756 ControlLogix ラック
スロット幅	1スロット
エンクロージャのタイプ	オープン-スタイルの筐体
コミュニケーションチャネル	2チャンネル（チャンネルAとチャンネルB）
最大消費電力	4.5ワット
重さ	0.64ポンド

予防

まず、Allen Bradley 1756-DHRIO/D を常に 1756 ControlLogix ラックに取り付け、スロットを 1 つだけ占有します。モジュールのバックプレーンコネクタに損傷を与える可能性があるため、互換性のないラックに無理に取り付けたり、複数のスロットを使用したりしないでください。オープンハウジング設計では、破片が内部コンポーネントに損傷を与えるのを防ぐために、モジュールを清潔でほこりのない工業環境に保つ必要があります。

配線には、Allen Bradley 1756-DHRIO/D で Belden 89463 二軸ケーブル (20AWG、0.52 mm²) を使用します。通信速度と適切なケーブル長を一致させます。57.6 ボーの場合は 3048 メートル、115.2 ボーの場合は 1524 メートル、230.4 ボーの場合は 762 メートルです。 -推奨されていないケーブルを使用したり、長さと速度の一致を無視したりすると、データ損失や通信の不整合が発生します。 3 ピン端子 (チャンネル A および B) と 8 ピンミニ DIN ポート (チャンネル A と並列) がしっかりと接続されていることを確認します。ワイヤーが緩んでいると信号が中断される可能性があります。

通信パラメータを設定するときは、Allen Bradley 1756-DHRIO/D のプロトコル (DH+ および RIO) が他のネットワークデバイス (PLC、SLC、リモート I/O ユニットなど) と互換性があることを確認してください。過負荷を避けるために、Logix 接続数を最大 32 に保ってください。接続されているすべてのデバイスの接続速度を常に同期してください。速度が一致しないとデータ転送ができなくなります。

よくある質問

Q: Allen Bradley 1756-DHRIO/D モジュールとは何ですか?またその機能は何ですか?

A: Allen Bradley 1756-DHRIO は、ControlLogix シャーシを従来の Data Highway Plus (DH+) およびリモート I/O (RIO) ネットワークに接続する ControlLogix 通信インターフェイスモジュールです。これはゲートウェイとして機能し、現在の Logix5000 コントローラが従来の Allen-Bradley ネットワーク上の機器と通信し、制御できるようにします。これは、プラントをアップグレードし、以前に設置された機器の寿命を延ばすために非常に重要です。

Q: リモート I/O に対する「ラックアドレス指定」の制限は何を意味しますか?

A: 1756-DHRIO をリモート I/O スキャナとして使用する場合、その 2 つのチャネルのそれぞれに個別のラックアドレスを割り当てる必要があります。重要な基準の 1 つは、アドレスが異なる 8 進数範囲内にある場合でも、両方のチャネルが同じラックアドレスをスキャンできないことです。スキャンモードでは、各チャネルは一度に 1 つのラックアドレスとのみ通信できます。

Q: シャーシに電源が入っているとき (ホットスワップ)、1756-DHRIO モジュールの取り付けまたは取り外しを行うことはできますか?

A: はい、ControlLogix プラットフォームでは、システムの電源が入っているときにモジュールの挿入と取り外しが可能です (ホットスワップとも呼ばれます)。ただし、あらゆる安全対策を講じることが重要です。モジュールには静電気に弱いコンポーネントが含まれているため、静電気放電 (ESD) を避けるために、そのエリアが安全であり、適切に接地されていることを確認してください。
