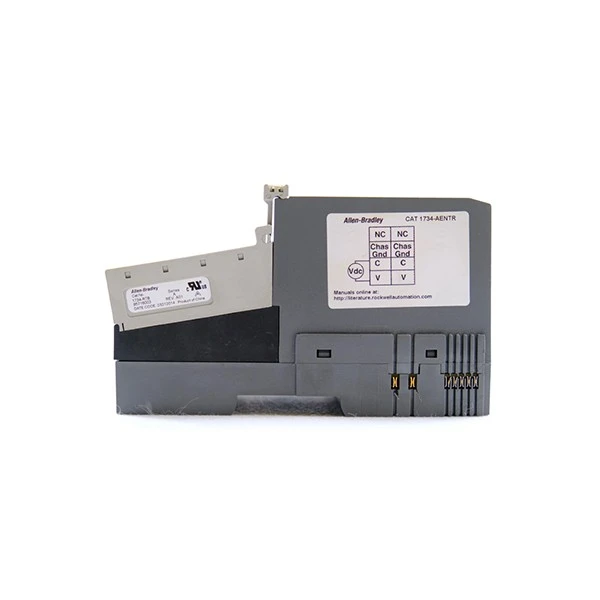

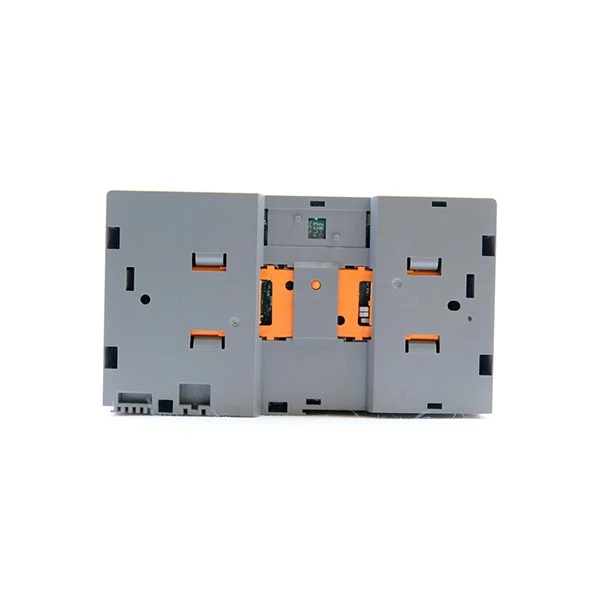

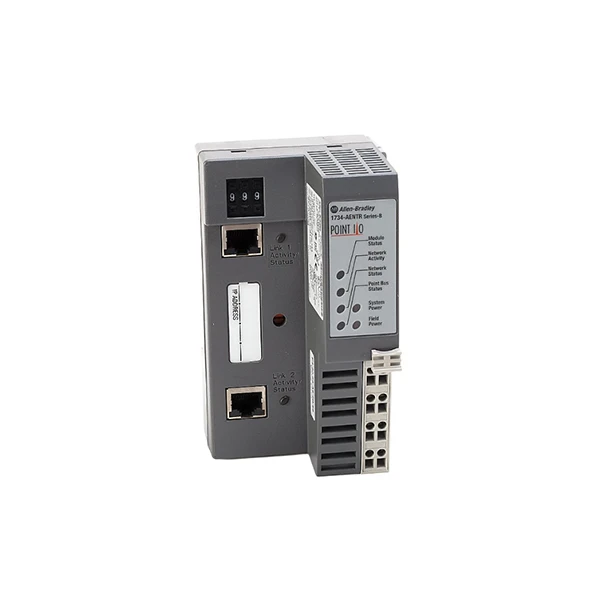

アレン・ブラッドリー 1734-AENTR/B

ブランド：アレン・ブラッドリー
モデル：1734-AENTR/B

在庫状況：商品は在庫ございます。

製品の特徴

Allen Bradley 1734-AENTR/B は、ロックウェルオートメーションの POINT I/O プラットフォーム専用に設計された高品質のデュアルポート EtherNet/IP 通信アダプタです。-この Allen Bradley 1734-AENTR/B アダプタは、半二重モードまたは全二重モードで動作でき、10Mbps と 100Mbps のイーサネット速度をサポートします。-デュアル RJ-45 ポートは、デイジーチェーン、スター、ツリー構成などの可変ネットワークトポロジをサポートし、産業現場での配線の複雑さを軽減します。ユーザーは、3 ポジションのサムホイールスイッチ (001 ～ 254 の範囲)、DHCP サーバー、または不揮発性メモリを使用してデバイスの IP アドレスを簡単に設定できるため、オンサイト設定に最適です。

Allen Bradley 1734-AENTR/B は、10 ～ 28.8V DC 入力 (定格 DC24V) で駆動され、最大入力電流は 10A です。このデバイスは、10 ～ 28.8V DC フィールド電源出力 (最大 9A) および 5V DC POINTBus 出力 (最大 0.8A) を提供し、接続された I/O モジュールへの安定した電源供給を保証します。このアダプタは、逆極性保護と 50V DC 連続絶縁 (500V AC で 60 秒間テスト済み) を提供することにより、産業安全基準を満たしています。また、漏電による損傷の危険も軽減されます。

Allen Bradley 1734-AENTR/B は I/O 拡張に優れており、最大 63 の POINT I/O モジュール、31 の直接接続、または 5 つのラック最適化接続 (デジタルモジュールのみ) をサポートし、合計 I/O ポイント制限は 504 です。シリーズ C POINT I/O モジュールと互換性があり、ロックウェルオートメーションの ControlLogix システムと完璧に動作するため、優れた製品となっています。産業用制御システムのアップグレードまたは拡張のためのソリューション。さらに、ホットスワップ (危険な場所では十分な安全対策を講じた上で) が容易になり、メンテナンス中のダウンタイムが削減されます。

仕様

モデル	1734-AENTR/B
製品タイプ	POINT I/O デュアル-ポート EtherNet/IP 通信アダプタ
通信プロトコル	イーサネット/IP
定格入力電圧	DC24V
入力電圧範囲	DC10～28.8V
最大入力電流	10A
ポート数	2×RJ-45
通信速度	10/100Mbps

予防

まず、Allen Bradley 1734-AENTR/B を取り付けるときは、ロックウェルオートメーションが推奨する標準 DIN レールを常に使用してください。 1734-AENTR/B を、振動が激しい場所、ほこりの多い場所、または水や結露に直接さらされる場所に置かないでください。アダプタはオープン設計 (外装ケースなし) であるため、これらの条件が電気的問題を引き起こしたり、寿命を制限したりする可能性があります。アダプターの性能を維持するには、設置場所が産業環境における汚染グレード 2 の要件を満たしていることを確認してください。

次に、Allen Bradley 1734-AENTR/B の電源が安全であることを確認してください。アダプターを DC28.8V を超える電圧に接続すると、内部コンポーネントが焼損する可能性があります。電圧は DC10 ～ 28.8V の間に保ってください。配線する前に必ず電源の極性を確認してください。Allen Bradley 1734-AENTR/B には逆極性保護機能が備わっていますが、誤った配線が長時間続くと、この安全機能が損なわれる可能性があります。また、過負荷により POINT I/O システムの過熱や電源障害が発生する可能性があるため、最大入力電流 10A またはフィールド電源出力電流 9A を超えないようにしてください。

Allen Bradley 1734-AENTR/B ネットワークを構成するには、3- ポジションのサムホイールスイッチ、DHCP サーバー、または不揮発性メモリを使用して、一意の IP アドレスを割り当てます。-同じ EtherNet/IP ネットワーク上で複数の IP アドレスを使用しないでください。これにより、通信の競合が発生し、アダプターが ControlLogix などの制御システムに接続できなくなります。デイジーチェーンまたはスタートポロジを使用する場合は、イーサネットケーブルが産業用グレードであり、RJ-45 ポートに正しく接続されていることを確認してください。緩んだケーブルや低品質のケーブルは、接続の不一致やデータ損失を引き起こす可能性があります。また、アダプタがアクティブにデータを送信している間は、アダプタのネットワーク設定を変更しないでください。接続されている I/O モジュールとの POINTBus 接続が妨げられる可能性があります。

よくある質問

Q: Allen-Bradley 1734-AENTR/B とは何ですか?またその主な機能は何ですか?

A: 1734-AENTR/B は、Allen-Bradley POINT I/O プラットフォーム用のデュアルポート EtherNet/IP アダプタモジュールです。-これは、ローカルバス上の Logix コントローラ (ControlLogix や CompactLogix など) と最大 63 個の POINT I/O モジュール (デジタル、アナログ、安全、または特殊用途) の間の通信ゲートウェイとして機能します。このモジュールの特徴は、2 つの統合イーサネットポートであり、これにより、リニア、スター、ツリー、または最も重要なフォールトトレラントリング (DLR) ネットワークトポロジでの配線が可能になります。-そのため、耐久性のある最新のマシンレベルのネットワークを開発するためには不可欠なコンポーネントになります。

Q: 1734-AENTR/B は安全アプリケーションに使用できますか?

A: 1734-AENTR/B は、標準の非安全通信アダプタです。- POINT I/O プラットフォームには、POINT Guard I/O™ という名前の専用ラインがあります。 1734 ポイントガードセーフティ I/O モジュール (デジタル安全入出力モジュールなど) を同じ POINTBus に接続できます。これらの安全モジュールは、同じ EtherNet/IP ネットワーク上の CIP Safety™ プロトコルを使用して、互換性のある GuardLogix™ 安全コントローラに接続します。 AENTR/B アダプタは、通常のネットワーク接続を介してこの安全性評価データを送信します。
