産業オートメーションの世界では、シーメンスの HMI (ヒューマン マシン インターフェース) がオペレータと機械の間の橋渡しとして重要な役割を果たしています。{0}これにより、複雑な産業プロセスの制御、監視、管理が容易になります。小規模工場でも大規模生産ラインでも、シーメンス HMI はその信頼性と実用性により広く使用されています。-このガイドでは、Siemens HMI の主なタイプ、コア機能、および一般的な産業用アプリケーションを詳しく説明し、それが自動化プロジェクトに最適な理由を理解するのに役立ちます。
シーメンス HMI とは何ですか?
Siemens HMI は、産業オートメーションの大手ブランドである Siemens が開発した一連のヒューマン マシン インターフェース製品を指します。{0}これらのデバイスを使用すると、オペレータはビジュアル ディスプレイ、ボタン、またはタッチスクリーンを通じて産業用制御システム (PLC など) と対話できます。 Siemens HMI を使用すると、作業者はリアルタイム データの確認、設定の調整、アラームの迅速な処理が可能になり、-これらすべてにより作業効率とプロセスの安定性が向上します。-通常のコントロール パネルとは異なり、Siemens HMI は産業環境向けに設計されており、強力な互換性と耐久性を備えています。中小企業にとって人気のあるオプションの 1 つは、小規模工場向けの Siemens HMI 基本パネルであり、必須の機能を手頃な価格で提供します。

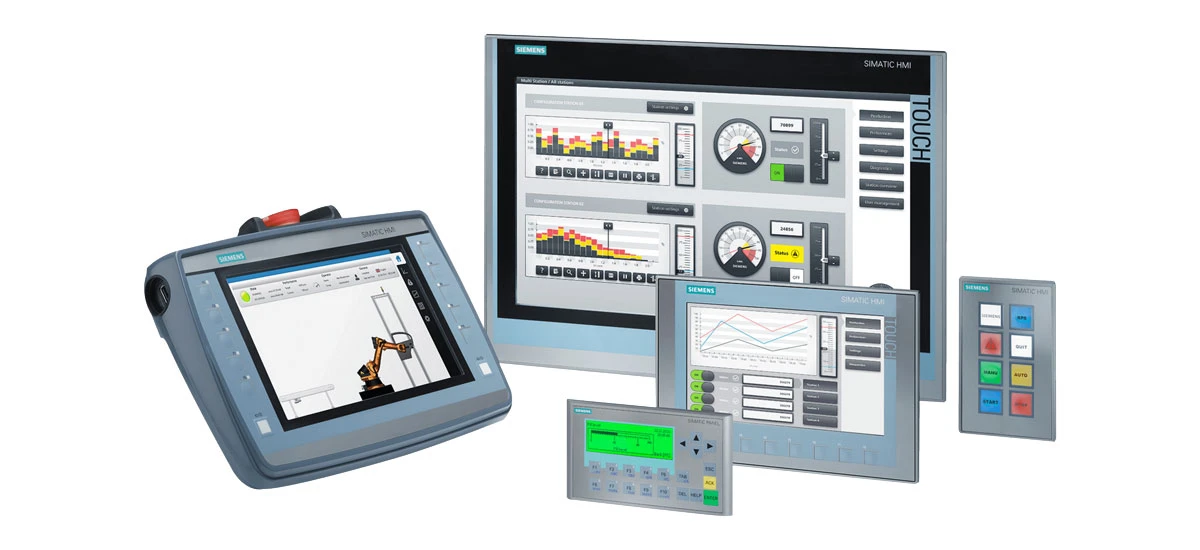

シーメンス HMI の主な種類
Siemens HMI には、単純な基本タスクから複雑な大規模システムの操作まで、さまざまな産業ニーズに対応するさまざまなモデルがあります。{0}}最も一般的なタイプは次のとおりです。
1. 基本パネル
基本パネルはエントリー レベルの Siemens HMI デバイスであり、複雑なデータ分析を必要としない単純な監視および制御タスク向けに特別に設計されています。{0}画面サイズは 4 インチから 12 インチまであり、タッチスクリーンが不便な環境での素早いナビゲーションのためのタッチ操作と正確な制御のための物理キー操作の両方を提供します。これらのコンパクトなパネルには、64,000-色の高解像度-ワイドスクリーン、さまざまな照明条件に適応する調整可能な明るさ設定が装備されており、垂直設置をサポートして機器のダッシュボード上の貴重なスペースを節約します。また、USB インターフェースも組み込まれており、キーボード、マウス、またはバーコード スキャナを簡単に接続して、データの保存、入力、機器の操作に便利です。-このカテゴリの人気モデルには、安定性が広く知られている SIMATIC HMI KTP400 Basic および KTP700 Basic があります。小規模工場向けのシーメンス HMI 基本パネルは、最小限の技術的専門知識を必要とする簡単な構成と費用対効果のバランスが取れているため、小型機械、包装機器、シンプルな生産ラインで特に普及しています。
2. コンフォートパネル
詳細なデータ処理と包括的なシステム制御を必要とする、より複雑な産業用アプリケーションの場合、コンフォート パネルはシーメンスの HMI の理想的な選択肢です。より多くの運用データを一度に表示できる大きな画面サイズ（最大 22 インチ）、複雑な視覚化タスクを処理するためのより高い処理パフォーマンス、詳細なデータの視覚化、リアルタイムの傾向分析、カスタム レポートの生成などの高度な機能が特徴です。-これらの高性能パネルは、PROFINET や PROFIBUS などの複数の主流通信プロトコルをサポートし、生産ライン内のさまざまな PLC、センサー、その他の産業用デバイスとのシームレスな接続を可能にします。 SIMATIC HMI TP1200 Comfort や TP1900 Comfort などのモデルには、1,600 万色の-色の高解像度-画面が搭載されており、プロセスの最小の詳細も明確かつ簡単に識別できます。複雑なシステム用のシーメンス HMI コンフォート パネルは、詳細なモニタリング、正確な制御、データに基づく意思決定-が不可欠な大規模工場、高精度の製造ライン、自動化された生産セル-で一般的に使用されています。-
3. 統一パネル
Unified Panel は最新世代の Siemens HMI であり、最先端のウェブ テクノロジーとユーザー中心の設計を統合し、現代のスマート ファクトリーの要求に応えます。{0}{1}これらは、-オペレーターが軍手を着用している場合でも機能するマルチタッチ コントロールをサポートしています。-これは、現場での産業運営にとって重要な機能です。-さらに、リモート アクセス機能が統合されているため、権限のある担当者は安全なネットワーク接続を介してどこからでも生産プロセスを監視および制御できます。これらの多用途パネルはベーシック バージョンとコンフォート バージョンの両方で利用可能で、画面サイズはコンパクトなセットアップ用の 4 インチから大規模なモニタリング用の 22 インチまであります。-これらは SIMATIC Industrial OS 上で動作し、定期的なアップデートと未使用のインターフェースを無効にする機能を通じて最大限のシステムセキュリティを提供します。構成とソフトウェアの更新は、セットアップ プロセス全体を簡素化する統合エンジニアリング プラットフォームである TIA ポータル経由で簡単に完了できます。 Siemens HMI 統合パネルのリモート アクセスは、業務を最新化し、柔軟な勤務体制を可能にし、現場の問題への応答時間を短縮したいと考えている企業にとって重要な利点です。-
4. モバイルパネル
モバイルパネルは、オペレータが機器を完全に制御しながら工場フロア内を自由に移動できるようにするポータブルなシーメンス HMI デバイスです。たとえば、SIMATIC KTP1000 モバイル パネルは 10{{3} インチの高解像度画面と統合された PROFINET 接続を備えており、作業者は機械の設置場所で直接プロセス データを確認し、設定を調整し、問題のトラブルシューティングを行うことができます。堅牢で耐衝撃性のある筐体は、偶発的な衝撃や粉塵への曝露など、過酷な産業環境の厳しさに耐えられるように設計されています。-長持ちするバッテリーを搭載しているため、頻繁に充電する必要がなく、全勤務シフトを通じて連続稼働が保証されます。-このタイプのシーメンス HMI は、大型コンベア システム、ロボット セル、固定制御パネルが実用的ではない屋外工業エリアに特に適しています。-現場での診断と機器の故障への迅速な対応を可能にすることで、職場の安全性が大幅に向上し、生産のダウンタイムが削減されます。
5.SIPLUSパネル
SIPLUS パネルは、標準的な HMI デバイスに損傷を与える可能性がある極端な環境条件でも確実に動作するように設計された特殊なシーメンス HMI モデルです。これらは、沿岸、化学、鉱業における一般的な課題である腐食性ガス、塩霧、結露に耐えるように設計されています。{1}これらの頑丈なパネルは、-25 度から +70 度までの広い温度範囲で安定して動作できるため、冷凍冷蔵施設と高温の産業現場の両方に適しています。-また、パフォーマンスを損なうことなく、海抜 - メートルから +5000 メートルまでの高地にも適応します。ほこりや水の侵入に対する IP65 定格の保護により、過酷な屋外または産業環境でも長期的な安定性を確保します。極限環境向けのシーメンス HMI SIPLUS モデルは、ダウンタイムを最小限に抑え、メンテナンスコストを削減し、長期投資を保護するため、環境要因が機器に重大なリスクをもたらす業界にとって不可欠です。
シーメンス HMI の主な機能
シーメンスの HMI は、多様な産業ニーズを満たす実用的な機能により、市場で際立っています。これらの機能は、使いやすさ、拡張性、信頼性を重視しています。
1. 直感的な視覚化と操作性
すべての Siemens HMI デバイスには、革新的なコントロールと明確でわかりやすいグラフィックスを備えたユーザーフレンドリーなインターフェースが装備されています。{0}{1}{2}高解像度画面と豊富なカラー ディスプレイにより、温度、圧力、生産速度などの重要なプロセス データを、明るい日光や薄暗い作業場でも簡単に読み取ることができます。タッチ操作とキー操作のデュアル オプションは、さまざまな操作設定に対応します。タッチスクリーンを使用すると、メニューをすばやく直感的に操作でき、物理キーを使用すると、手袋が必須の環境やタッチスクリーンが汚れている可能性がある環境で正確な制御が可能になります。この直感的な設計により、新しいオペレーターのトレーニングに必要な時間が大幅に短縮され、複雑またはわかりにくいインターフェイスによって引き起こされる人的エラーが最小限に抑えられ、最終的に全体の生産性が向上します。
2. 柔軟な互換性と接続性
Siemens HMI は優れた互換性を備えて設計されており、PROFINET、PROFIBUS、MPI などの幅広い産業用通信プロトコルをサポートします。この多用途性により、Siemens PLC（人気の SIMATIC S7{3}}1200、S7-1500 シリーズなど）やサードパーティの産業用デバイスとシームレスに接続できるため、コストのかかるオーバーホールを行わずに既存の自動化システムに簡単に統合できます。-内蔵 USB およびイーサネット インターフェイスにより接続性がさらに強化され、デバイス間の便利なデータ転送、外部周辺機器の素早い接続、安全なリモート アクセスが可能になります。この柔軟な接続により、シーメンス HMI は小型のスタンドアロン機械から大規模な統合生産ラインに至るまで、さまざまな産業セットアップに確実に適応できます。
3. スケーラブルなソフトウェアと簡単な構成
Siemens HMI は、視覚化アプリケーションの作成を簡素化する統合されたユーザーフレンドリーなエンジニアリング ソフトウェアである SIMATIC WinCC (TIA ポータル) を使用して簡単に構成できます。{0}このソフトウェアには、ドラッグ{2}}- インターフェース、事前構築されたテンプレート、直感的なプログラミング ツールが備わっており、エンジニアは広範な技術的専門知識がなくても、カスタム HMI インターフェースを迅速に設計できます。-特徴的なのはそのスケーラビリティです。企業は小規模な運用のための基本構成から開始し、その後データ タグや高度な機能を追加したり、より高性能の Siemens HMI パネルにアップグレードしたりしてシステムを拡張できます。-この拡張性により、生産ニーズの増大に応じてシステムを完全に交換する必要がなくなり、企業がコストを節約し、市場の需要の変化に適応できるようになります。
4. 産業環境に対する耐久性
すべてのシーメンスの HMI は、耐久性を中心的な設計原則として、産業環境の過酷な条件に耐えるように構築されています。ほとんどの標準モデルは、工場や作業場でよくある危険なほこり、水しぶき、機械的振動に耐える頑丈なハウジングを備えています。{1} SIPLUS シリーズは耐久性をさらに一歩進め、極端な温度、腐食性物質、高地に対応するための特殊な設計を採用しています。すべての Siemens HMI パネルは厳格なテストを受けており、24 時間 365 日継続的な運用環境であっても、最小限のメンテナンスで長期的な運用が保証されています。{4}}この卓越した耐久性により、修理や交換の頻度が減り、総所有コストが削減され、シーメンス HMI は厳しい産業環境にとって信頼できる選択肢となります。
5. 先進の安全性と遠隔機能
最新のシーメンスの HMI デバイス、特にユニファイド パネルには、高度な安全機能が統合されており、重要な産業システムを不正アクセスやサイバー脅威から保護します。 SIMATIC Industrial OS を使用すると、ユーザーは未使用のインターフェースを無効化し、ロールベースのアクセス制御を設定し、潜在的な脆弱性に対処するために定期的にセキュリティ アップデートをインストールできます。-リモート アクセス機能は暗号化されたネットワーク接続によって保護され、許可された担当者のみがオフサイトの場所からプロセスを監視または制御できるようになります。-これらの機能はシステムのセキュリティを強化するだけでなく、運用効率も向上します。オペレータはアラームに応答して設定をリモートで調整できるため、現場訪問の必要性が減り、生産のダウンタイムが最小限に抑えられます。-これらは、大規模な工場、複数の拠点での運営、または分散した生産設備を持つ企業にとって特に価値があります。{7}}
シーメンス HMI の産業用途
Siemens HMI は、その多用途性と信頼性により、さまざまな業界で広く使用されています。以下の分野でプロセスの最適化、安全性の向上、生産性の向上に役立ちます。
1. 機械製造業
機械製造業界では、Siemens HMI は、グラインダー、充填機、CNC 旋盤、ロボット アームなどの幅広い生産機械の監視と制御に広く使用されています。これにより、オペレータはマシンのパフォーマンスをリアルタイムで把握できるようになり、パラメータの調整、生産の進行状況の追跡、障害のトラブルシューティングを効率的に行うことができます。-たとえば、イタリアの機械メーカー Davide Materini SPA は、従来のステータス LED を置き換えるためにシーメンス HMI を自社の機器に統合することに成功し、機械の操作を簡素化し、新入社員のトレーニング時間を短縮する、より直観的なインターフェースを作成しました。コンフォート パネルとモバイル パネルは、複雑な機械の詳細なデータ視覚化と、工場フロアのさまざまな場所から機器を操作する柔軟性を提供するため、この分野で特に人気があります。
2. 飲食業界
食品飲料業界には、生産の柔軟性、高い生産性、厳格な衛生基準に対する厳しい要件があります。-シーメンス HMI はこれらすべてを効果的に実現します。食品飲料業界向けのシーメンス HMI は、乳製品、ベーカリー製品、飲料、加工食品の生産ラインの監視と制御に使用されます。温度、湿度、処理時間などの重要なパラメータを追跡し、食品安全規制への準拠を確保するのに役立ちます。たとえば、スイスのチーズ乳製品製造会社は、カスタムのシーメンス HMI 視覚化ソリューションを導入して生産プロセスを合理化し、手動監視によって引き起こされる操作エラーを削減し、牛乳やエネルギーなどのリソースの使用を最適化しました。 IP69K 保護を備えた衛生的なシーメンス HMI モデルは、化学薬品を使用した高圧、高温の洗浄にも損傷なく耐えることができ、食品生産環境の衛生基準を維持できるため、この分野に最適です。-
3. エネルギー・電力分野
発電所、変電所、その他のエネルギー施設では、シーメンスの HMI（SICAM SCC シリーズなど）が変電所の自動化とリアルタイムのプロセス監視において重要な役割を果たしています。{0}}保護デバイス、ベイ ユニット、その他のエネルギー管理システムとシームレスに通信し、エネルギー フロー、電圧レベル、システム ステータスに関する包括的なリアルタイム データをオペレーターに提供します。-これにより、異常のタイムリーな検出、障害への素早い対応、エネルギー分配の効率的な管理が可能になります。ユニファイド パネルとコンフォート パネルは、複雑なエネルギー システムの包括的な視覚化を可能にする大型の高解像度ディスプレイと、エネルギー効率の最適化と送電網の安定性の確保に役立つ高度なレポート機能を備えているため、この分野に最適です。-
4. 自動車産業
自動車業界は、シーメンス HMI が優れている正確な制御、効率的な生産、一貫した品質に大きく依存しています。{0}これは、組立ライン、塗装工場、溶接ステーション、品質管理プロセスなど、自動車生産のさまざまな段階に統合されています。 Siemens HMI は、PLC、ロボット システム、品質検査装置と接続することにより、さまざまな生産段階間のシームレスな調整を可能にし、製造プロセスの各段階が厳格な基準を満たしていることを保証します。たとえば、自動車の組立ラインでは、コンポーネントの取り付けを監視し、生産サイクルを追跡し、標準プロセスからの逸脱をオペレーターに警告します。このレベルの制御は、競争の激しい自動車業界において、生産のダウンタイムを削減し、欠陥を最小限に抑え、全体的な製品品質を向上させるのに役立ちます。
5. 極限環境でのアプリケーション
屋外の工業現場や、鉱山、油田、建設現場、冷蔵施設などの過酷な環境では、SIPLUS パネルが最適な Siemens HMI ソリューションです。{0}頑丈な設計により、標準的な HMI デバイスが動作不能になるような極端な温度（氷点下の寒さから猛暑まで）、腐食性ガス、高湿度、激しい振動-条件に耐えることができます。たとえば、採掘作業では、粉塵や振動にもかかわらず、掘削装置の信頼性の高い制御と監視を実現します。油田では、腐食性の塩水や極端な温度に耐え、継続的な稼働を保証します。このような困難な条件下でも安定したパフォーマンスを維持できるため、環境要因が設備や生産継続に重大なリスクをもたらす業界にとって不可欠なものとなっています。
産業プロジェクトにシーメンス HMI を選択する理由
Siemens HMI は、信頼性、柔軟性、使いやすさの独自の組み合わせにより、産業オートメーション プロジェクトのトップの選択肢として際立っています。- -基本的なエントリーレベルのパネルから-高度な統合型の特殊な SIPLUS パネルまでの幅広いモデル-により、単純なニーズを持つ小規模工場から重工業の大規模で複雑なシステムまで、あらゆる用途に合わせたソリューションが確実に存在します。トレーニングコストを削減する直感的な操作、成長するビジネスに適応するスケーラブルなソフトウェア、メンテナンスを最小限に抑える強力な耐久性を備えたシーメンス HMI は、企業が業務効率を向上させ、人的エラーを削減し、変化する生産ニーズに迅速に適応できるよう支援します。基本的な機器の監視、高度なデータ分析、またはリモート制御機能が必要な場合でも、シーメンス HMI は、現代の産業オートメーションの需要を満たすように設計された包括的なソリューションを提供します。
