今日のペースの速い産業社会では、工場や施設をスムーズに稼働させるには自動化が鍵となります。{0}多くの自動化システムの中心となるのは、プログラマブル ロジック コントローラー (PLC)- で、マシンを制御し、プロセスを監視し、業務の効率を維持する「頭脳」のように機能するツールです。業界で最も信頼されている PLC の 1 つは、Siemens S7 1500. です。産業オートメーションを初めて使用する場合でも、このシステムの仕組みについて詳しく知りたい場合でも、そのモジュールとラック構造を理解することが不可欠です。この記事では、Siemens S7 1500 の概要、自動化における役割からシステムを構成するさまざまな部分まで、Siemens S7 1500 の基本を詳しく説明します。最後には、ラックとモジュールの操作方法と、それらがどのように連携して実際のアプリケーションを強化するかを明確に理解できるようになります。-
Siemens S7 1500 と産業オートメーションにおけるその役割とは何ですか?

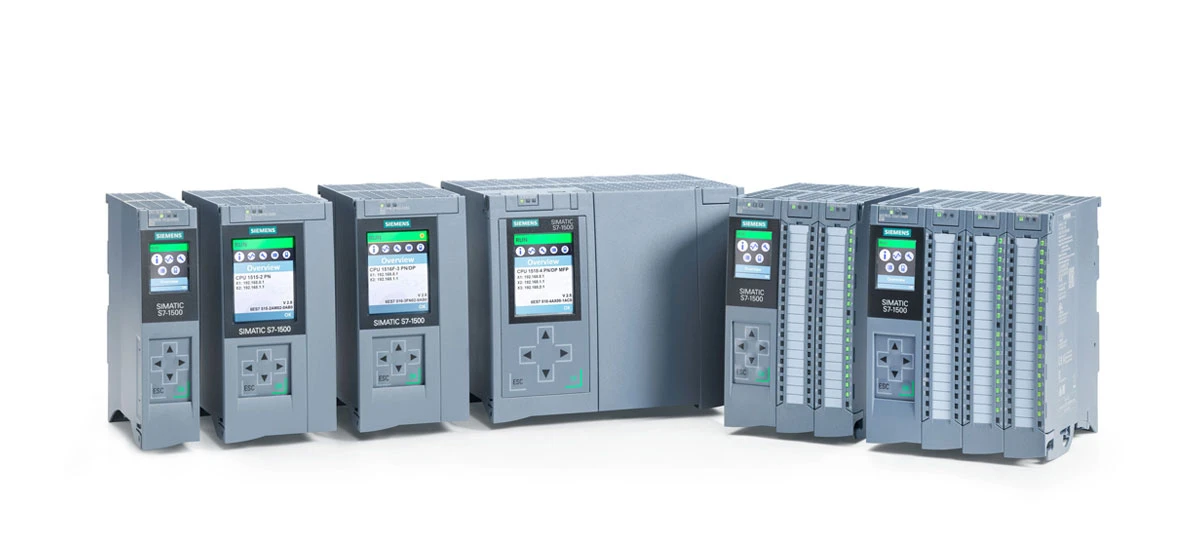

Siemens S7 1500 は、最新の産業オートメーション向けに設計された強力なプログラマブル ロジック コントローラー (PLC) です。信頼性、柔軟性、そして工場、発電所、製造施設における複雑なタスクを処理する能力が際立っています。古い PLC モデルとは異なり、Siemens S7 1500 はモジュール設計を採用しています。つまり、特定のアプリケーションのニーズに合わせてさまざまなモジュールでカスタマイズできます。このモジュール式アプローチにより、Siemens S7 1500 は、コントローラー全体を交換せずに自動化システムの拡張を検討している企業にとって最適な選択肢となります。生産ラインの制御、エネルギー使用量の監視、ロボット アームの管理など、Siemens S7 1500 は効率的な運用に必要なパフォーマンスと多用途性を提供します。
Siemens S7 1500 ラック構造の概要
Siemens S7 1500 ラックの主要コンポーネント
Siemens S7 1500 のラックは、すべてのシステム モジュールを保持し、接続するバックボーンです。これは物理的および電気的インターフェイスとして機能し、コンポーネント間のスムーズな通信を保証します。 Siemens S7 1500 の最も一般的なラック タイプには、UR1 (ユニバーサル ラック 1) と UR2 (ユニバーサル ラック 2) があります。 UR1 は最大 8 つのモジュールをサポートしますが、UR2 は最大 18 つのモジュールを保持できるため、大規模なシステムに最適です。-各ラックには、CPU (中央処理装置)、電源、およびさまざまな入出力 (I/O) モジュール用のスロットがあります。ラックの設計により、取り付けが簡単です。モジュールはスロットにスライドして所定の位置にロックされ、コネクタが組み込まれているため、追加の配線は不要です。-このプラグ--セットアップにより、設置とメンテナンスの時間を節約できます。これは、Siemens S7 1500. の主な利点です。
Siemens S7 1500 モジュラーラック構成のヒント
Siemens S7 1500 ラックを構成する場合は、最適なパフォーマンスを確保するために基本的なガイドラインに従うことが重要です。まず、CPU をラックの最初のスロットに取り付ける必要があります。-これはシステムの頭脳が存在し、すべてのデータとコマンドを処理する場所です。次に、接続されているすべてのモジュールに安定した電力を供給するために、電源モジュール (PS) を 2 番目のスロットに配置する必要があります。その後、アプリケーションに適した任意の順序で、残りのスロットに I/O モジュールを追加できます。たとえば、さらに多くのデジタル入力が必要な場合は、複数のデジタル入力モジュールを並べて取り付けることができます。ラックの耐荷重を確認することも重要です。各モジュールは電力を消費するため、サポートできる以上のモジュールでラックに過負荷がかからないようにしてください。これらの手順に従うと、自動化タスクとシームレスに連携する信頼性の高い Siemens S7 1500 モジュラー ラック構成を作成できます。
Siemens S7 1500 の必須モジュール
産業オートメーション用 S7 1500 CPU モジュール
CPU は Siemens S7 1500 システムの心臓部です。プログラム ロジックを処理し、他のデバイスと通信し、I/O モジュールを制御します。一般的な CPU モデルには、1511C、1513C、1516F、1518F があります。-それぞれの処理速度、メモリ容量、内蔵機能が異なります。-たとえば、1516F はフェールセーフ CPU であり、安全性が重要なアプリケーション（緊急停止システムなど）に最適です。- Siemens S7 1500 の CPU モジュールは、ラダー ロジック (LAD)、ファンクション ブロック ダイアグラム (FBD)、構造化制御言語 (SCL) などの複数のプログラミング言語もサポートしているため、エンジニアは専門知識に基づいて簡単にプログラミングできます。高速処理時間 (一部のモデルは 1 秒あたり最大 100 万命令を処理) により、産業オートメーション用の S7 1500 CPU モジュールは、タスクが迅速かつ正確に実行されることを保証します。
デジタルおよびアナログ I/O モジュール
I/O モジュールは、Siemens S7 1500 が物理世界とやり取りするために不可欠です。デジタル入力モジュール (DI) はセンサー (近接センサーや押しボタンなど) から信号を受信し、デジタル出力モジュール (DO) はアクチュエーター (モーターやソレノイド バルブなど) に信号を送信します。アナログ入力モジュール (AI) は連続値 (熱電対からの温度や圧力など) を測定し、アナログ出力モジュール (AO) は可変信号 (モーターの可変周波数ドライブなど) を必要とするデバイスを制御します。 Siemens S7 1500 デジタル入力モジュールの仕様はモデルによって異なります。8、16、または 32 入力点をサポートし、電圧範囲が 24V DC または 120V AC であるものもあります。これらのモジュールは、電気ノイズや過酷な産業環境から保護する堅牢な設計になっています。少数のセンサーを監視する必要がある場合でも、数十のアクチュエータを制御する必要がある場合でも、Siemens S7 1500 はニーズに合わせた I/O モジュールを提供します。
通信モジュール
通信モジュールを使用すると、Siemens S7 1500 を他のデバイスやネットワークに接続できます。一般的なオプションには、イーサネット モジュール、Profinet モジュール、Modbus モジュールが含まれます。イーサネット モジュールを使用すると、PLC はコンピュータ、HMI (ヒューマン マシン インターフェース)、およびリモート監視用のクラウド ベース システムと通信できます。- Profinet モジュールは、他の Profinet デバイス（産業用ロボットやビジョン システムなど）との高速リアルタイム通信に使用されます。{6}}一方、Modbus モジュールは、Modbus プロトコルを使用する古いデバイスとの通信をサポートします。これらのモジュールはインストールと構成が簡単で、Siemens S7 1500 を既存の自動化ネットワークにシームレスに統合できます。通信機能が組み込まれているため、Siemens S7 1500 は他のシステムとデータを共有でき、産業プロセスにおける全体的な効率と可視性が向上します。
Siemens S7 1500 システムの拡張
Siemens S7 1500 システム モジュールを拡張する方法
ビジネスが成長するにつれて、Siemens S7 1500 システムを拡張して、I/O ポイントや新機能を追加する必要が生じる場合があります。良いニュースは、Siemens S7 1500 のモジュール設計により拡張が簡単になることです。拡張するには、まず現在のラックに空のスロットがあるかどうかを確認します。-空のスロットがある場合は、新しいモジュール（追加のデジタル入力モジュールや通信モジュールなど）を直接追加できます。ラックがいっぱいの場合は、(ラック延長ケーブルを使用して) 拡張ラックを追加して、追加のモジュールを接続できます。拡張する場合は、新しいモジュールが CPU モデルと互換性があることを確認してください-すべての Siemens S7 1500 モジュールはシステムで動作するように設計されていますが、Siemens ハードウェア カタログで互換性を確認することが重要です。さらに、新しいモジュールを認識するには、PLC プログラムを更新する必要があります。これは、Siemens TIA Portal ソフトウェアを使用して実行できます。これらの手順に従うと、既存の運用を中断することなく Siemens S7 1500 システム モジュールを拡張できます。
S7 1500 ラックマウントのガイドライン
適切なラックマウントは、Siemens S7 1500 システムの安全性とパフォーマンスにとって非常に重要です。ラックは、付属の取り付けブラケットを使用して安定した面 (コントロール パネルなど) に取り付ける必要があります。通気のためにラックの周囲に十分なスペースを確保することが重要です。-モジュールは動作中に熱を発生しますが、適切な空気の流れにより過熱を防ぎます。推奨される隙間は、ラックの上下に少なくとも 10 cm、両側に 5 cm です。複数のラックを取り付ける場合 (拡張用)、スペースを節約し、モジュールに簡単にアクセスできるようにラックを垂直に並べます。また、振動時の動きを防ぐために、ラックをネジで固定する必要があります (産業環境では一般的)。これらの S7 1500 ラック取り付けガイドラインに従うことで、システムを保護し、何年にもわたって確実に動作するようにすることができます。
シーメンス S7 1500 の実際の応用
Siemens S7 1500 は、そのモジュラー設計と強力なパフォーマンスのおかげで、幅広い産業用途で使用されています。製造では、組み立てラインを制御し、機械が同期して動作して効率的に製品を生産できるようにします。エネルギー分野では、発電システム (ソーラー パネルや風力タービンなど) を監視および制御し、エネルギー出力を最適化します。自動車業界では、自動車を組み立てるロボット アームを管理し、精度と速度を向上させます。 Siemens S7 1500 は食品および飲料の製造にも使用され、温度と圧力を制御して製品の品質を維持します。小規模工場を運営している場合でも、大規模な産業施設を運営している場合でも、Siemens S7 1500 は適切なモジュールとラック構成を使用してニーズに合わせて調整できます。
