今日の産業界では、機械やデバイスは相互にスムーズかつ安全に「通信」する必要があります。ここで、OPC UA と Siemens HMI が登場します。OPC UA と Siemens HMI は、データ通信を安全にし、標準化され、セットアップが簡単になる強力な組み合わせです。産業オートメーションを初めて使用する場合でも、現在のシステムの改善を検討している場合でも、OPC UA と Siemens HMI の使用方法を理解することで、より信頼性が高く効率的な運用を構築することができます。このブログでは、OPC UA とは何か、OPC UA が Siemens HMI とうまく連携する理由、OPC UA を段階的に設定する方法、および一般的な問題を解決する方法について詳しく説明します。
OPC UA とは何か、またそれがシーメンス HMI にとって重要である理由
Siemens HMI を使用した OPC UA のセットアップに入る前に、基本から始めましょう。 OPC UA とは一体何なのか、そしてなぜそれを Siemens HMI で使用する必要があるのかと疑問に思われるかもしれません。簡単な言葉で分解してみましょう。
OPC UAとは何ですか?
OPC UA は、Open Platform Communications Unified Architecture の略です。これはハードウェアの一部ではなく、さまざまな産業用デバイスやソフトウェアが相互にデータを共有できるようにする一連のルール（プロトコル）です。-これは、機械が通信するために使用する共通言語と考えてください。デバイスのブランドに関係なく、OPC UA を使用していれば、他の OPC UA 対応デバイスと通信できます。-産業システムには多くの異なる部分があり、混乱することなく連携する必要があるため、これは重要です。 OPC UA は、シンプル、安全、柔軟になるように設計されているため、世界中の工場、発電所、その他の産業環境で使用されています。
シーメンス HMI が OPC UA を使用する理由

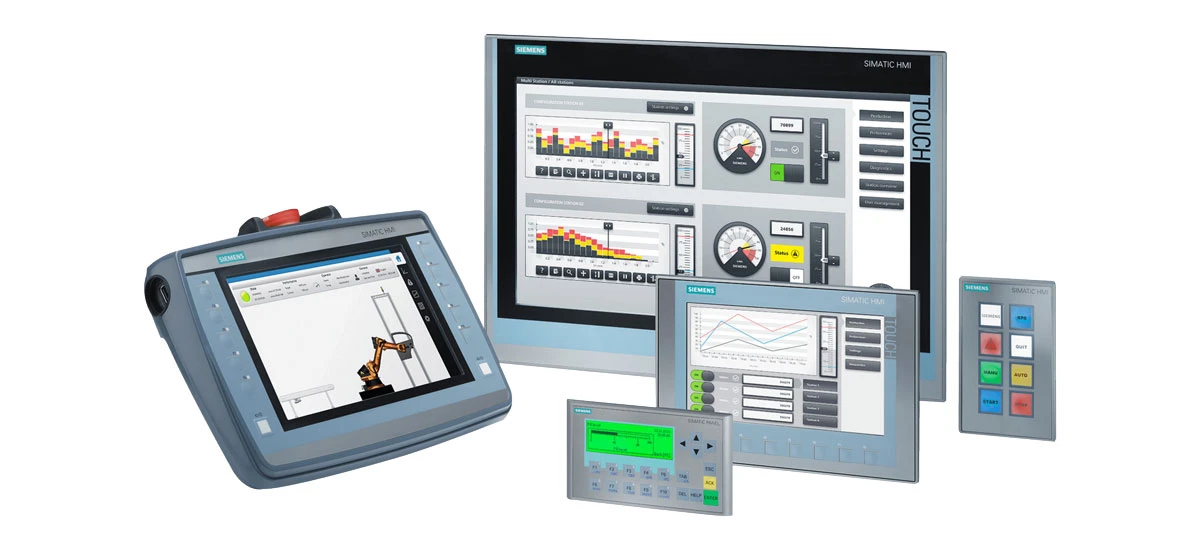

Siemens HMI (Human Machine Interface) は、人々が産業用機械と対話できるようにするツールです。これは、マシンの動作を示し、設定を調整できる画面、ボタン、グラフを備えたコントロール パネルのようなものです。 Siemens HMI は、使いやすく信頼性が高く、多くの Siemens 工業製品と連携できるため人気があります。ただし、Siemens HMI をさらに便利にするために、データ通信に OPC UA を使用します。その理由は次のとおりです。Siemens HMI を備えた OPC UA は、マシンからのデータが安全かつ標準的な方法で送信されることを保証します。つまり、データの紛失、盗難、誤解を心配する必要はありません。シーメンスは、SIMATIC HMI Comfort パネルなどの多くの HMI 製品に OPC UA を組み込んで、統合を容易にし、将来も保証します。-
Siemens HMI を使用した OPC UA の主な利点
OPC UA を Siemens HMI と併用することは単なる良いアイデアではなく、{0}}産業システムを改善する真の利点をもたらします。これらの利点が、多くの工場がこの組み合わせを選択する理由です。それらがどのように役立つかを正確に示す詳細を含め、最も重要なものを見てみましょう。
安全なデータ通信
産業環境ではセキュリティが最優先事項です。権限のない人がマシンのデータにアクセスしたり、設定を変更したりすることは望ましくありません。 Siemens HMI を備えた OPC UA には、データを安全に保つセキュリティ機能が組み込まれています。-暗号化 (秘密コードなど) を使用して、デバイス間で送信されるデータを保護します。また、認証も必要です。つまり、正しいパスワードまたは許可を持つ人だけがデータにアクセスできます。たとえば、工場に Siemens HMI がある場合、OPC UA は、許可された作業者のみが生産率や機械エラーなどの機密情報を閲覧できるようにします。このセキュリティは OPC UA プロトコルと Siemens HMI ソフトウェアに直接組み込まれているため、安全を確保するために追加のツールを追加する必要はありません。これは Siemens HMI OPC UA セキュリティ機能の重要な部分であり、当社の重要なロングテール キーワードの 1 つです。-
標準化されたシームレスなデータ転送
産業用通信における最大の問題の 1 つは、さまざまなデバイスが異なる「言語」を話すことが多いことです。これにより、データが失われたり、誤って読み取られたりする可能性があります。ただし、OPC UA は標準プロトコルであるため、どこでも同じです。 OPC UA を Siemens HMI とともに使用すると、すべてのデバイス (Siemens PLC、センサー、その他のコントローラーなど) が問題なくデータを共有できます。この標準化されたデータ転送により、システムの信頼性が高まります。-通信エラーの修正に時間を費やす必要がなくなります。たとえば、シーメンス HMI をモーター コントロール センターに接続している場合、OPC UA は、HMI がモーターの電流、電圧、動作状態に関する正確なデータを毎回確実に取得できるようにします。これが、もう 1 つの便利なロングテール キーワードである Siemens HMI OPC UA の標準化されたデータ転送の意味です。-また、新しいデバイスはすでに Siemens HMI および OPC UA セットアップと同じ言語を話すため、後でシステムに追加するのも簡単になります。
初心者でも使いやすい
産業用通信の設定は複雑だと思われるかもしれませんが、Siemens HMI を備えた OPC UA は初心者でも使いやすいように設計されています。-使いやすい-。 Siemens HMI ソフトウェア (WinCC Comfort など) には、OPC UA のセットアップ手順を説明するステップバイステップ ガイドとシンプルなメニューが用意されています。--始めるのにコーディングやインダストリアル エンジニアリングの専門家である必要はありません。これは、3 番目のロングテール キーワードであるシーメンス HMI 初心者向けの OPC UA 通信に最適です。-たとえば、Siemens HMI で OPC UA を有効にするには、ソフトウェアを数回クリックするだけです。セットアッププロセスは簡単で、シーメンスは、行き詰まった場合に役立つトレーニングとサポートも提供します。これは、複雑なセットアップ手順に時間を無駄にすることなく、システムを迅速に起動して実行できることを意味します。
他のシーメンスやサードパーティのデバイスでも動作-
Siemens HMI は、Siemens 工業製品の大規模なファミリーの一部であり、OPC UA を使用すると、それらすべてを簡単に接続できます。 OPC UA を使用して、Siemens HMI を Siemens PLC、ドライブ、クラウド プラットフォーム (Siemens MindSphere など) に接続できます。ただし、OPC UA は Siemens デバイスだけでなく-サードパーティ製品でも動作します-。この柔軟性は、たとえシーメンス製でなくても、システムに最適なツールを使用できることを意味します。たとえば、OPC UA を使用して、- 以外の Siemens センサーを Siemens HMI に接続すると、完全に通信できます。これは、OPC UA がベンダーに依存しないためです。つまり、特定のブランドを優先しないことになります。{8}}この柔軟性は、ニーズに正確に合ったシステムを構築できるため、Siemens HMI を使用した OPC UA の最大の利点の 1 つです。
Siemens HMI で OPC UA を設定するためのステップ-バイ-ガイド
Siemens HMI を使用した OPC UA の利点は理解できたので、次にそのセットアップ方法を見てみましょう。このステップバイステップ ガイドはわかりやすく (初心者に最適)、実際の Siemens HMI セットアップ プロセスに基づいています。ほとんどの産業用アプリケーションで機能する基本的なセットアップに焦点を当てます。正確な手順は、Siemens HMI モデル (コンフォート パネルなど) とソフトウェアのバージョンによって多少異なる場合がありますが、このガイドはしっかりした基礎となることを覚えておいてください。これは 4 番目のロングテール キーワードです。-Siemens HMI で OPC UA をセットアップする方法です。
セットアップ前のチェック-
Siemens HMI を使用して OPC UA のセットアップを開始する前に、すべてがスムーズに進むことを確認するために確認する必要があることがいくつかあります。
- Siemens HMI の電源が入っており、産業用ネットワークに接続されていることを確認してください。安定した接続のためにはイーサネット ケーブルが必要です。
- Siemens HMI のソフトウェア バージョンが正しいことを確認してください。最新の Siemens HMI モデル (SIMATIC HMI Comfort パネルなど) のほとんどには OPC UA が組み込まれていますが、ソフトウェアが古い場合は更新が必要になる場合があります。-たとえば、WinCC Comfort v11 以降は OPC UA で適切に動作します。
- 重要な情報を収集します。Siemens HMI および接続するその他のデバイス (PLC など) の IP アドレスが必要です。 IP アドレスは、HMI のネットワーク設定で確認できます。
- ネットワークの安全性を確保する: 産業用ネットワークがパスワードで保護されており、許可された人だけがアクセスできるようにしてください。これは、OPC UA 通信を安全に保つのに役立ちます。
ステップ 1: Siemens HMI ネットワーク設定を構成する
まず、OPC UA 経由で他のデバイスと通信できるように、Siemens HMI 上でネットワークをセットアップする必要があります。その方法は次のとおりです。
- Siemens HMI 画面で、[セットアップ] メニューに移動します。
- メニューオプションから「ネットワーク」を選択します。これにより、ネットワーク設定が開きます。
- HMI の静的 IP アドレスを設定します。静的 IP アドレスはアドレスが変更されないことを意味します。これは安定した OPC UA 通信にとって重要です。ネットワークがサポートしている場合は DHCP を使用することもできますが、産業システムには静的 IP の方が適しています。
- ポート TCP/4840 (または HMI モデルのデフォルトの OPC UA ポート) をネットワーク設定に追加します。このポートは OPC UA 通信に使用されるため、開いている必要があります。
- 設定を保存し、Siemens HMI を再起動します。これにより、ネットワークの変更が適用されます。
ステップ 2: Siemens HMI で OPC UA を有効にする
次に、Siemens HMI で OPC UA をオンにする必要があります。これは通常、コンピュータ上の Siemens HMI ソフトウェア (WinCC Comfort など) を通じて行われます。その方法は次のとおりです。
- コンピュータで WinCC Comfort ソフトウェアを開き、Siemens HMI に接続します (HMI の IP アドレスを使用)。
- ソフトウェアで、「プロジェクト」メニューに移動し、「プロパティ」を選択します。
- プロパティ メニューで [OPC UA] オプションを見つけ、[OPC UA サーバーを有効にする] チェックボックスをオンにします。これにより、HMI の OPC UA 機能がオンになります。
- OPC UA 設定を構成します。OPC UA サーバーの名前 (「Siemens HMI OPC UA サーバー」など) を設定し、セキュリティ レベルを選択できます (これについては次のステップで説明します)。
- 設定を保存し、Siemens HMI にダウンロードします。これにより、HMI 自体で OPC UA が有効になります。
ステップ 3: OPC UA のセキュリティをセットアップする
先ほど説明したように、Siemens HMI を使用する OPC UA ではセキュリティが鍵となります。データを保護するためにセキュリティを設定する方法は次のとおりです。
- WinCC Comfort ソフトウェアで、OPC UA 設定に戻ります。
- セキュリティ ポリシーを選択します。最も一般的なオプションは、「署名」 (データが変更されていないことを確認するためにデータに署名します) と「署名と暗号化」 (セキュリティを強化するためにデータの署名と暗号化の両方を行います) です。ほとんどの産業システムでは、「署名と暗号化」が最適な選択です。
- ユーザー認証のセットアップ: OPC UA アクセス用のユーザー名とパスワードを作成します。このユーザー名とパスワードを持つユーザーのみが、Siemens HMI から OPC UA データにアクセスできます。
- 証明書の交換 (必要な場合): Siemens HMI を他のデバイス (PLC など) に接続している場合は、セキュリティ証明書の交換が必要になる場合があります。これにより、両方のデバイスが相互に信頼できるようになります。 Siemens HMI ソフトウェアを使用すると、これらの証明書のエクスポートとインポートが簡単になります。
ステップ 4: OPC UA 接続をテストする
Siemens HMI で OPC UA をセットアップしたら、接続をテストして機能することを確認します。その方法は次のとおりです。
- コンピュータで、OPC UA テスト ツール (UA Expert や Siemens OPC Scout など) を開きます。これらのツールは無料、または Siemens から入手できます。
- テスト ツールで、Siemens HMI の IP アドレスと OPC UA ポート (通常は 4840) を入力して、OPC UA サーバーに接続します。
- 認証用に先ほど設定したユーザー名とパスワードを入力します。
- 接続が成功すると、Siemens HMI からのデータ ポイントのリスト (マシンの温度、生産数、エラー メッセージなど) が表示されます。
- データの送受信をテストする: Siemens HMI の設定を変更して、その変更がテスト ツールに反映されるかどうかを確認します。または、テストツールからコマンドを送信し、HMI が応答するかどうかを確認します。すべてが機能すれば、OPC UA 接続を使用する準備ができています。
Siemens HMI での一般的な OPC UA 問題のトラブルシューティング
最適なセットアップを行っていても、Siemens HMI の OPC UA で問題が発生する可能性があります。心配しないでください。-ほとんどの問題は簡単に修正できます。以下に、最も一般的な問題とその解決方法を示します。ここでは、5 番目のロングテール キーワードである Siemens HMI での OPC UA のトラブルシューティングについて説明します。-これらのソリューションは、シーメンスやその他の専門家による実際の産業サポートのヒントに基づいています。
接続の失敗
Siemens HMI 上の OPC UA サーバーに接続できない場合は、次の修正を試してください。
- ネットワーク接続を確認します。イーサネット ケーブルがしっかりと差し込まれており、HMI がコンピュータまたはテスト ツールと同じネットワークに接続されていることを確認してください。 ping テストを使用して、HMI の IP アドレスに到達できるかどうかを確認します。
- ポートが開いていることを確認する: OPC UA ポート (通常は 4840) がネットワーク上で開いており、ファイアウォールによってブロックされていないことを確認します。 OPC UA トラフィックを許可するには、ファイアウォール設定を調整する必要がある場合があります。
- HMI を再起動します。場合によっては、単純な再起動で接続の問題を解決できる場合があります。 HMI の電源をオフにし、30 秒待ってから再度オンにします。
- OPC UA サーバーのステータスを確認します。HMI の設定に移動し、OPC UA サーバーがまだ有効であることを確認します。無効になっている場合は、再度有効にして設定を保存します。-
セキュリティ証明書の問題
セキュリティ証明書に関するエラーが発生した場合は、次の方法で修正します。
- 証明書の再エクスポートとインポート: 証明書が古くなったり、破損したりする場合があります。{0} Siemens HMI から証明書をエクスポートし、接続しようとしているデバイス (PLC やテスト ツールなど) に証明書を再インポートします。-
- セキュリティ ポリシーを確認します。両方のデバイス (HMI と接続しているデバイス) が同じセキュリティ ポリシー (「署名と暗号化」など) を使用していることを確認します。異なる場合は、設定を調整して一致させます。
- セキュリティ設定のリセット: すべてが失敗した場合は、Siemens HMI の OPC UA セキュリティ設定をリセットして、最初からやり直すことができます。重要な構成が失われないように、必ず最初に設定をバックアップしてください。
データ転送エラー
Siemens HMI と他のデバイスの間でデータが失われたり、誤って読み取られたりする場合は、次の解決策を試してください。
- データ ポイント設定を確認する: 共有しようとしているデータ ポイントが OPC UA サーバーで正しく構成されていることを確認してください。データタイプ (数値やテキストなど) が HMI と接続されたデバイス間で一致していることを確認してください。
- ネットワーク速度を確認する: ネットワークが遅いか不安定であると、データ転送エラーが発生する可能性があります。産業用ネットワークが OPC UA 通信に十分な速度であることを確認してください。必要に応じて、一度に送信されるデータの量を減らすこともできます。
- ソフトウェアを更新する: Siemens HMI または接続デバイス上の古いソフトウェアは、互換性の問題を引き起こす可能性があります。 HMI ソフトウェア (WinCC Comfort など) および他のデバイスのソフトウェアを最新バージョンに更新します。
結論
Siemens HMI を備えた OPC UA は、産業用データ通信の変革をもたらします。{0}安全で標準化されており、セットアップが簡単で、幅広いデバイスで動作します。初心者でも経験豊富な産業従事者でも、Siemens HMI を備えた OPC UA は、より信頼性が高く効率的なシステムを構築するのに役立ちます。 OPC UA とは何か、OPC UA が Siemens HMI に最適な理由、主な利点、ステップごとのセットアップ手順、トラブルシューティングのヒント、実際の例について説明しました。--この組み合わせの核心はシンプルであることを忘れないでください。OPC UA は共通言語を提供し、Siemens HMI はユーザーがデータを操作するための使いやすいインターフェースを提供します。--このブログの手順に従うことで、Siemens HMI を使用して OPC UA をセットアップし、独自の産業システムで安全な標準化されたデータ通信のメリットを享受し始めることができます。さらに質問がある場合は、OPC UA および Siemens HMI セットアップを最大限に活用できるように、シーメンスではトレーニングとサポートを提供しています。
