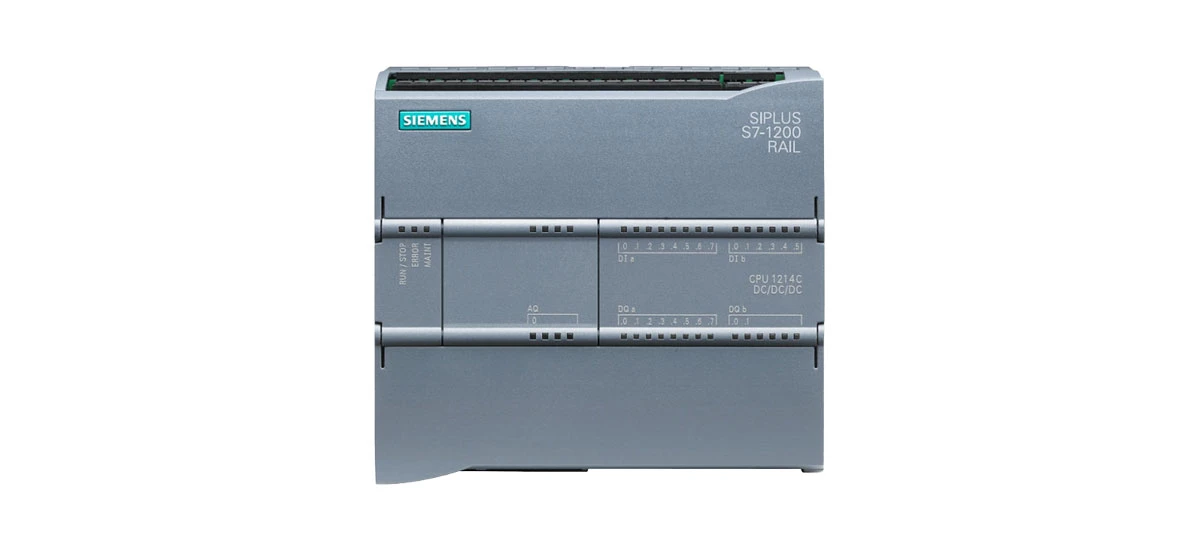

ヒューマン{0}}マシン インターフェース（HMI）と Siemens S7-1200 の統合は、効率的な産業オートメーション システムを構築するための重要なステップです。 Siemens S7-1200 は、製造、エネルギー、プロセス業界で広く使用されているコンパクトで強力な PLC (プログラマブル ロジック コントローラー)です。-リアルタイムのモニタリング、制御、データの視覚化には、HMI とのシームレスな接続が不可欠です。自動化が初めての場合でも、既存のシステムのアップグレードの場合でも、ベスト プラクティスと構成のヒントに従うことで、信頼性の高い通信、ユーザー フレンドリーな操作、ダウンタイムの削減が保証されます。このガイドでは、HMI を Siemens S7-1200 に効果的に接続する方法に関する重要な洞察を含め、実践的な手順、専門家の推奨事項、一般的な課題に対する解決策を詳しく説明します。
HMI の主な準備手順-Siemens S7-1200 統合
構成に入る前に、適切な準備が統合を成功させるための基礎を築きます。このフェーズを急ぐと、多くの場合、通信エラー、コンポーネントの互換性の欠如、または非効率的なデータ フローの問題が発生し、プロジェクトが遅れ、コストが増加する可能性があります。{1}
Siemens S7-1200 とのハードウェア互換性を確認する
すべての HMI が Siemens S7-1200 とシームレスに動作するわけではないため、互換性を確認することが重要です。 Siemens では、最適なパフォーマンスを得るために独自の SIMATIC HMI パネル (TP700 Comfort、KTP400 Basic など) を使用することをお勧めします。これらのパネルは追加のアダプタなしで Siemens S7- 1200 と通信できるように事前構成されています。サードパーティの HMI（Allen-Bradley、Phoenix Contact など）も動作しますが、Profinet や Modbus TCP（Siemens S7-1200 でネイティブにサポートされている 2 つのプロトコル）などの標準プロトコルをサポートする必要があります。常に HMI メーカーのマニュアルを参照して、Siemens S7-1200 のファームウェア バージョン (V4.4、V5.0 など) との互換性を確認してください。
スムーズなコラボレーションのためにソフトウェアのバージョンを更新する
Siemens S7-1200 と HMI の統合は、プログラミング、構成、コミッショニングのためのシーメンスの統合ソフトウェアである TIA ポータル (Totally Integrated Automation Portal) に依存しています。 Siemens S7-1200 のファームウェアと HMI モデルの両方をサポートする、互換性のある TIA ポータル バージョン (V15 以降を推奨) を使用していることを確認してください。古いソフトウェアは通信のバグや機能の欠落を引き起こすことがよくあります。たとえば、TIA Portal V17 には、Siemens S7-1200 HMI 通信セットアップ用の改良されたツールが含まれており、構成時間を短縮します。統合を開始する前に、必ず TIA ポータル経由で Siemens S7-1200 と HMI の両方のファームウェアを更新してください。
データタグと通信要件を計画する
データ タグ (変数) を明確に計画することで、構成時の混乱を防ぎます。センサーの読み取り値、モーターのステータス、設定値、アラーム メッセージなど、Siemens S7-1200 と HMI- の間でやり取りする必要があるすべてのデータをリストします。タグを機能ごとに分類し (「温度センサー」、「モーター制御」など)、一貫した命名規則 (「Temp_Tank1」、「Motor_Pump_Run」など) を使用してマッピングを簡素化します。また、通信頻度を定義します。重要なデータ（緊急停止ステータスなど）はリアルタイム更新（100 ミリ秒間隔）が必要ですが、重要でないデータ（毎日のエネルギー使用量など）は、ネットワーク負荷を軽減するためにそれほど頻繁ではなく（1 秒間隔）更新できます。-この計画は、Siemens S7-1200 統合に最適な HMI ソフトウェアを実装するための鍵となります。
HMI と Siemens S7-1200 を統合するためのベスト プラクティス
業界のベスト プラクティスに従うことで、統合の信頼性、拡張性、保守が容易になります。これらのガイドラインは、シーメンスの公式推奨事項と実際の自動化の経験に基づいています。-
標準の通信プロトコルを使用する
Siemens S7-1200 は複数のプロトコルをサポートしていますが、HMI 統合では Profinet と Modbus TCP が最も信頼性が高くなります。 Profinet は、Siemens のネイティブ プロトコル-で、Siemens S7-1200 と SIMATIC HMI 間の高速かつ確定的な通信に最適です。-プラグアンドプレイ機能、自動デバイス検出、アラーム転送などの高度な機能のサポートを提供します。-サードパーティ HMI の場合、Modbus TCP は普遍的な選択肢です (オープンで広くサポートされており、構成が簡単です)。独自のプロトコルは柔軟性を制限し、トラブルシューティングが複雑になるため、どうしても必要な場合を除き、使用を避けてください。プロトコルを設定するときは、接続の問題を避けるために、Siemens S7-1200 と HMI が同じサブネット (192.168.0.X など) とゲートウェイ アドレスを使用していることを確認してください。
データ交換を最適化してレイテンシを短縮する
レイテンシ（データ送信の遅延）は、特に時間に敏感なアプリケーションの場合、システムのパフォーマンスに影響を与える可能性があります。{0}} Siemens S7-1200 とのデータ交換を最適化するには:
- タグの数を制限する: HMI と Siemens S7-1200 の間で重要なデータのみを共有します。タグが過剰になるとネットワーク トラフィックが増加し、応答時間が遅くなります。
- 重要なタグには周期的データ転送を使用します。周期的通信によりデータは一定の間隔で更新されますが、非周期的転送（オンデマンド）は緊急でないデータ（構成設定など）に対して機能します。-
- 大きなデータ ブロックを避ける: 送信を高速化するために、大きなデータセットを小さなチャンクに分割します。たとえば、100 個の温度測定値を含む単一ブロックを送信する代わりに、それぞれ 10 個の測定値を含む 10 ブロックを送信します。
エラー処理とアラームを実装する
信頼性の高い統合には、ダウンタイムを最小限に抑えるための堅牢なエラー処理が含まれます。センサーの故障、通信損失、過熱などの問題が発生したときにアラーム メッセージを HMI に送信するように Siemens S7-1200 を構成します。不可解なコードの代わりに、明確で説明的なアラーム テキスト (例: 「温度センサー タンク 1 の障害 – 配線を確認してください」) を使用してください。 HMI で、オペレータの注意を引くために、視覚的および音声的な警告 (赤信号、ビープ音など) を設定します。さらに、通信ステータスを追跡する診断タグを Siemens S7-1200 に含めます (例: アクティブの場合は「HMI_Connection_Status=1」、失われた場合は「0」)。これは、Siemens S7-1200 HMI 統合の問題を迅速にトラブルシューティングするのに役立ちます。
産業用ネットワークのセキュリティを確保
産業用システムはサイバー脅威に対して脆弱であるため、セキュリティは HMI の一部である必要があります。{0}}Siemens S7-1200 統合。次の対策を実施します。
- Siemens S7-1200 および HMI アクセス用に強力なパスワードを設定します (「12345」などのデフォルトの認証情報は避けてください)。
- ネットワーク アクセスを制限する: ファイアウォールを使用して、未承認のデバイスが Siemens S7-1200 または HMI に接続するのをブロックします。
- 機密データの暗号化: 重要なアプリケーションの場合は、Secure Profinet または VPN (仮想プライベート ネットワーク) を有効にして、転送中のデータを保護します。
- ファームウェアとソフトウェアを定期的に更新して、セキュリティの脆弱性を修正します。
完全な導入前に徹底的にテストする
問題を早期に発見するには、テストが重要です。次の-段階的なアプローチに従ってください:-
- オフラインテスト: TIA ポータルのシミュレーション モードを使用して、物理ハードウェアを使用せずにタグ マッピング、視覚化、および基本的な通信をテストします。
- ハードウェアテスト: Siemens S7-1200 と HMI を物理的に接続し、電源を確認し、ネットワーク接続を確認します (IP 通信を確認するには ping などのツールを使用します)。
- 機能テスト: システムを手動で操作して、センサーをトリガーし、モーターを開始/停止し、HMI が正確なデータとアラームを表示するかどうかを確認します。{0}
- ストレステスト: 安定性を確保するために、システムを最大負荷で数時間実行します (例: Siemens S7-1200 に同時にアクセスする複数の HMI クライアント)。
Siemens S7-1200 HMI セットアップの構成ヒント
TIA ポータルで Siemens S7-1200 を使用して HMI を構成するのは簡単ですが、これらのヒントにより時間を節約し、よくある間違いを防ぐことができます。
-ステップごとの-通信設定
新しいプロジェクトを作成する: TIA ポータルを開き、「新しいプロジェクトの作成」を選択し、名前を付けます (例: 「S7-1200_HMI_Integration」)。
シーメンス S7-1200 を追加: [デバイスとネットワーク] に移動し、[新しいデバイスの追加] をクリックし、[SIMATIC S7-1200] を選択し、モデル (1214C など) を選択して、ファームウェアのバージョンを選択します。 IP アドレス (例: 192.168.0.10) とサブネット マスク (255.255.255.0) を割り当てます。
HMI デバイスの追加: [新しいデバイスの追加] を再度クリックし、HMI モデル (SIMATIC TP700 Comfort など) を選択し、同じサブネット上の IP アドレス (192.168.0.20 など) を割り当てます。
コミュニケーションを確立する: [デバイスとネットワーク] で、[接続] をクリックし、Siemens S7-1200 の PROFINET インターフェイスを HMI の PROFINET インターフェイスにリンクします。両方のデバイスが同じネットワーク上にある場合、TIA ポータルは接続を自動的に構成します。
マップタグ: HMI の「タグ」セクションに移動し、「新しいタグの追加」を選択し、「PLC タグ」を選択して HMI タグを Siemens S7-1200 タグにリンクします。 「タグテーブル」機能を使用して、タグを一括でインポート/エクスポートします（大規模プロジェクトの時間を節約します）。
タグマッピングのベストプラクティス
タグ マッピングは、HMI と Siemens S7-1200 が「同じ言語を話す」場所です。マッピングが不十分な場合、データの不一致や値の欠落が発生します。次のヒントに従ってください。
- 同じデータ型を使用します。HMI タグが Siemens S7-1200 タグと一致することを確認します (例: 整数の場合は「Int」、小数の場合は「Real」、オン/オフ ステータスの場合は「Bool」)。タイプが一致しないと、不正確なデータが表示されます (例: 温度値が乱数として表示される)。
- 重複したタグ名を避ける: 固有の名前により、混乱や TIA ポータルのエラーが防止されます。
- シンボリック アドレス指定を使用する: メモリ アドレス (例: 「DB1.DBW2」) をハードコーディングする代わりに、シンボリック名 (例: 「Temp_Tank1」) を使用します。-これにより、トラブルシューティングが容易になり、Siemens S7-1200 プログラムを変更する際のエラーが減ります。
ユーザーの使いやすさを考慮した視覚化デザイン-
適切に設計された HMI により、オペレータの効率が向上します。{0}次のガイドラインに留意してください。
- インターフェイスを簡素化します: 明確なアイコン、大きなテキスト、一貫した色を使用します (例: 緑色は「実行中」、赤色は「障害」、黄色は「警告」)。不要なデータで画面が乱雑にならないようにします。
- 関連機能のグループ化: プロセスごとに画面を整理し (例: 「タンク制御」、「モーターステータス」、「アラーム」)、オペレーターが情報をすばやく見つけられるようにします。
- 手動制御オプションを含める: 機器の開始/停止、設定値の調整、アラームの確認のためのボタンを追加します。{0}これらのボタンには誤って押さないように確認プロンプトが表示されるようにします。
- 履歴データにトレンドを使用する: 温度や圧力などの変数については、時間の経過に伴う変化を示すトレンド グラフを追加します (トラブルシューティングやプロセスの最適化に役立ちます)。
Siemens S7-1200 用のデバッグ ツール
TIA ポータルには、構成の問題を修正するための組み込みツールが用意されています。-
- オンライン監視: Siemens S7-1200 と HMI にオンラインで接続し、「Watch & Modify」機能を使用してタグ値をリアルタイムで確認します。 HMI タグが「無効」と表示されている場合は、タグのマッピングと通信ステータスを確認してください。
- 診断バッファ: Siemens S7-1200 の診断バッファには、エラー (通信障害、タグ アクセスの問題など) が記録されます。 TIA ポータルの「オンラインと診断」セクションからアクセスして、根本原因を特定します。
- Pingテスト: Windows コマンド プロンプトを使用して、Siemens S7-1200 および HMI の IP アドレスに ping を実行します。ping が失敗した場合は、ネットワーク ケーブル、スイッチ、または IP 構成を確認してください。
Siemens S7-1200 HMI 統合における一般的な問題のトラブルシューティング
慎重に計画を立てたとしても、問題が発生する可能性があります。最も一般的な問題の解決策は次のとおりです。
HMI と Siemens S7-1200 間の接続障害
原因: 不適切な IP 設定、ネットワーク ケーブルの問題、またはファイアウォールによる通信のブロック。
解決: 両方のデバイスが同じサブネット上にあることを確認します。故障したケーブルを交換します。ファイアウォールを無効にするか、Siemens S7-1200 および HMI IP アドレスの例外を追加します。 PROFINET/Modbus TCP プロトコルが両方のデバイスで有効になっているかどうかを確認します。
データの不一致または欠損値
原因: データ型の不一致、タグ マッピングの誤り、または Siemens S7-1200 プログラム エラー。
解決: TIA ポータルでタグのデータ型をクロスチェック-します。 - タグを再マップして、シンボリック アドレスが一致することを確認します。 Siemens S7-1200 プログラムをオフラインでテストして、タグが正しく更新されていることを確認します。
HMI の応答時間が遅い
原因: タグが多すぎる、データ ブロックが大きい、またはネットワークが混雑しています。
解決: 不要なタグを削除します。大きなデータブロックを分割する。重要でないタグの周期的な更新間隔を増やします。-他のデバイス (PC、センサーなど) からのネットワーク トラフィックをチェックし、Siemens S7-1200-HMI 通信を優先します。
結論
HMI と Siemens S7-1200 の統合は複雑である必要はありません。-適切な準備手順、ベスト プラクティス、構成のヒントに従うことで、信頼性が高く、ユーザー フレンドリーな自動化システムを構築できます。-主なポイントには、ハードウェア/ソフトウェアの互換性の検証、Profinet や Modbus TCP などの標準プロトコルの使用、データ交換の最適化、徹底的なテストが含まれます。 Siemens S7-1200 の柔軟性と TIA ポータルの直観的なツールにより、初心者と経験豊富なエンジニアの両方が統合にアクセスできます。 Siemens S7{10}}1200 HMI 統合を小型マシンまたは大規模な生産ラインに段階的に実装する場合でも、これらのガイドラインは、よくある落とし穴を回避し、長期的なパフォーマンスを確保するのに役立ちます。定期的なメンテナンス (ファームウェアの更新、タグの監査など) により、システムのスムーズな動作が維持され、変化する業界のニーズに適応できることを忘れないでください。
