今日のペースの速いツーリング施設では、効率的で柔軟な制御システムがスムーズな生産の根幹を成しています。{0}ツーリングの操作は、CNC フライスや旋盤からロボット アームやコンベヤ システムに至るまで、さまざまな機械の正確な調整に依存します。-ここで、複数の Siemens PLC で構築されたスケーラブルな制御アーキテクチャが役に立ちます。シーメンスの PLC (プログラマブル ロジック コントローラー) システムは、その信頼性、互換性、拡張の容易さにより、製造現場で広く信頼されています。複数の Siemens PLC の強みを活用しながら、施設のニーズに合わせて拡張できる制御アーキテクチャを設計すると、生産性が向上するだけでなく、長期的な運用の安定性も確保されます。-このブログでは、このようなアーキテクチャを作成する際の主要な手順、考慮事項、利点を詳しく説明し、実装を成功させるための実践的なヒントも紹介します。
基本の理解: シーメンス PLC を使用したスケーラブルな制御アーキテクチャとは何ですか?
スケーラブルな制御アーキテクチャとは、新しいマシンの追加、生産量の増加、新しいテクノロジーの統合など、生産需要の変化に簡単に適応できるシステムです。{0}このアーキテクチャで複数の Siemens PLC を使用する場合、各 PLC に特定のタスクを割り当てて、効率的かつ柔軟な分散制御システム (DCS) を作成できます。複雑で大規模な操作の処理に苦労する可能性がある単一の PLC セットアップとは異なり、複数の Siemens PLC が連携してワークロードを共有し、システムの過負荷のリスクを軽減し、全体的なパフォーマンスを向上させます。-
このセットアップの鍵となるのは、Siemens PLC 間のシームレスな通信です。 S7-1200 や S7-1500 シリーズなどの最新の Siemens PLC のほとんどは、PROFINET や PROFIBUS などの産業用通信プロトコルをサポートしています。これらのプロトコルにより、PLC はリアルタイムでデータを交換できるようになり、ツーリング施設のすべての部分が同期して動作することが保証されます。ツーリング施設にとって、この同期は非常に重要です。CNC 機械を制御する PLC とマテリアルハンドリングを管理する PLC の間の通信にわずかな遅延があるだけでも、生産エラーやダウンタイムにつながる可能性があります。
スケーラブルなシーメンス PLC アーキテクチャを設計するための重要な考慮事項
1. ツーリング施設の要件の評価
制御アーキテクチャを設計する前に、ツーリング施設の現在および将来のニーズを徹底的に評価することが重要です。まず、制御する必要があるすべての機械とプロセスをリストアップします。-これには、切削工具、組立ステーション、品質管理チェックポイント、材料保管システムなどが含まれます。次に、生産がどのように増加するかを検討します。今後 2 ～ 5 年以内に新しい機械を追加しますか?生産量は増えるのでしょうか？これらの質問に答えることは、最初に必要な Siemens PLC の数と、システムにどの程度の拡張容量を構築する必要があるかを判断するのに役立ちます。
たとえば、小規模な工具工場は 2 台の Siemens PLC から始めるとします。-1 台は CNC マシンの制御用、もう 1 台はマテリアル ハンドリング用です。工場が成長するにつれて、新しい組立ラインや高度な品質管理システムを管理するために、さらにシーメンス PLC を追加できます。ここで、Siemens PLC システムの拡張性が発揮されます。Siemens PLC は相互に互換性があるように設計されているため、アーキテクチャ全体を見直しずに新しいユニットを簡単に追加できます。
2. ニーズに適したシーメンス PLC モデルの選択

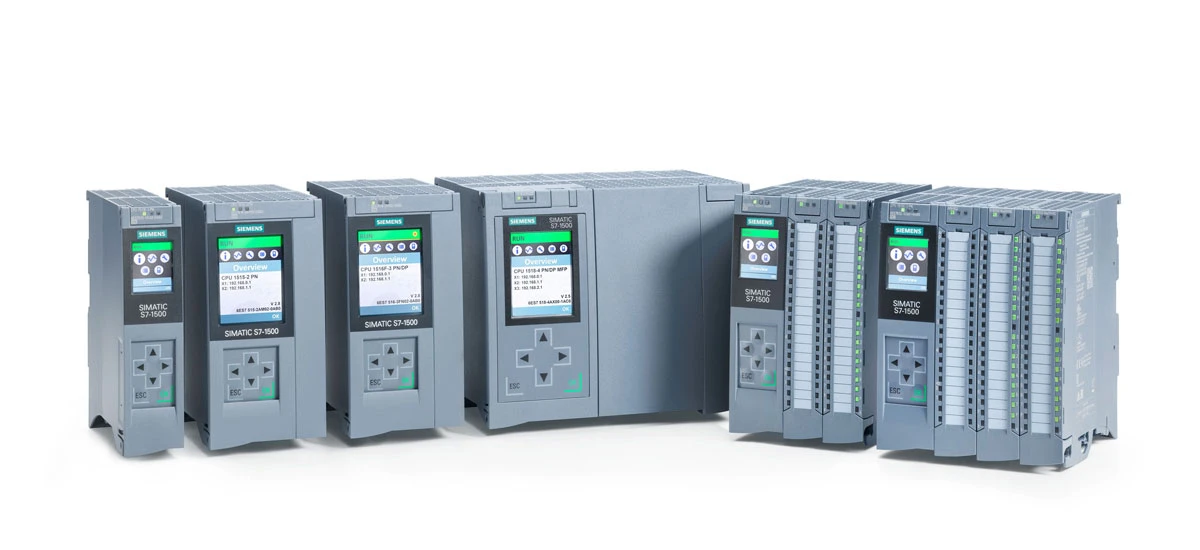

すべての Siemens PLC が同じというわけではないため、スケーラブルなアーキテクチャを構築するには適切なモデルを選択することが重要です。シーメンスは、さまざまなアプリケーションに合わせたさまざまな PLC を提供しています。S7-1200 は小規模から中規模のタスクに最適です。一方、S7-1500 はより複雑で高性能な操作向けに設計されています。-複数の Siemens PLC を備えたシステムを設計する場合、各 PLC を処理する特定のタスクに適合させる必要があります。
たとえば、Siemens S7-1500 をメイン コントローラ (マスター PLC) として使用して全体の操作を調整し、複数の S7-1200 PLC がスレーブ コントローラとして機能し、それぞれが特定のマシンまたはプロセスを管理する場合があります。このマスター/スレーブ設定は、通信を簡素化し、拡張を容易にするため、スケーラブルなアーキテクチャでは一般的です。さらに、すべての Siemens PLC が同じプログラミング ソフトウェア (TIA ポータルなど) を使用するようにすることで、セットアップとメンテナンスが大幅に容易になります。
3. 複数のシーメンス PLC 間の信頼性の高い通信の確保
スムーズな通信は、マルチ PLC 制御アーキテクチャの基礎です。{0}前述したように、PROFINET と PROFIBUS は、Siemens PLC で使用される最も一般的なプロトコルです。 PROFINET は、高速なデータ転送速度を提供し、幅広い産業用デバイスと互換性があるため、最新のツーリング施設で特に人気があります。通信を設定するときは、マスター PLC とスレーブ PLC の間でデータがシームレスに流れるようにネットワークを構成する必要があります。
もう 1 つの重要な考慮事項は、ネットワークの冗長性です。ツーリング施設では、ダウンタイムはコストが高くつく可能性があるため、冗長通信パスを追加することで、1 つのネットワーク リンクに障害が発生した場合でも、生産を中断することなくシステムをバックアップに切り替えることができます。 Siemens PLC は、システムの信頼性の維持に役立つホット スタンバイ構成などのさまざまな冗長機能をサポートしています。
Siemens PLC 制御アーキテクチャを設計するためのステップ-バイ-ガイド
ステップ 1: 目的と範囲を定義する
まず、制御アーキテクチャで達成したいことを明確に定義します。生産効率の向上を目指していますか?ダウンタイムを削減しますか?リモート監視を有効にしますか?目標は、あらゆる設計上の決定の指針となります。次に、プロジェクトの範囲の概要を説明します。-どのマシンが含まれるか、必要な Siemens PLC の数、および将来の拡張計画について説明します。この手順は、システムの過剰設計または過小設計を回避するのに役立ちます。
ステップ 2: Siemens PLC の選択と構成
目的と範囲に基づいて、適切なシーメンス PLC モデルを選択してください。 PLC を入手したら、TIA ポータルを使用してそれらを構成します。これには、通信パラメータの設定、入出力 (I/O) 信号の定義、各 PLC のロジックのプログラミングが含まれます。プログラミングするときは、モジュラー コードを使用します。-これにより、後でシステムを変更したり拡張したりすることが容易になります。たとえば、新しいマシンを追加する場合、プログラム全体を書き直す代わりに、コードに新しいモジュールを追加するだけで済みます。
ステップ 3: ネットワーク インフラストラクチャを設計する
ネットワーク インフラストラクチャは、すべての Siemens PLC とその他のデバイス (HMI パネルやセンサーなど) を接続します。効率的でスケーラブルなネットワークを設計します。産業用グレードのスイッチとルーターを使用して、信頼性の高いデータ転送を確保します。-トラブルシューティングを容易にするために、すべてのネットワーク コンポーネントに明確なラベルを付けます。さらに、システムを不正アクセスから保護するために、{6}}ファイアウォールやアクセス制御などのネットワーク セキュリティ対策-の導入を検討してください。
ステップ 4: システムのテストと検証
システムを実際の運用環境に導入する前に、徹底的にテストしてください。各 Siemens PLC で個別のテストを実施し、正しく機能していることを確認します。次に、システム全体をテストして、PLC 間の通信がスムーズであり、すべてのプロセスが適切に調整されていることを確認します。さまざまな運用シナリオ-ピーク負荷やマシンの故障など-をシミュレーションして、システムが予期しないイベントに対処できることを確認します。テスト結果に基づいて必要な調整を行います。
ステップ 5: システムの導入と監視
テストが完了したら、システムを展開します。 Siemens PLC- ベースの制御アーキテクチャの運用と保守方法についてスタッフをトレーニングします。 PLC のパフォーマンスと生産プロセス全体を追跡する監視システムをセットアップします。これは、ダウンタイムにつながる前に、潜在的な問題を早期に特定するのに役立ちます。多くの Siemens PLC には、監視とトラブルシューティングを容易にする診断ツールが組み込まれています。-
スケーラブルな制御アーキテクチャで複数の Siemens PLC を使用する利点
1. 柔軟性と拡張性の向上
複数の Siemens PLC を使用する最大の利点の 1 つは、それらが提供する柔軟性です。生産ニーズの変化に応じて、PLC を簡単に追加または削除できます。たとえば、新しい組立ラインを追加してツーリング施設を拡張する場合、既存のシステムを中断することなく、新しい Siemens PLC を追加するだけでそのラインを制御できます。この拡張性により、制御アーキテクチャはビジネスに合わせて成長できます。
2. 信頼性と冗長性の強化
複数の Siemens PLC にタスクを分散すると、システム障害のリスクが軽減されます。 1 つの PLC が故障しても、他の PLC は動作を継続できるため、ダウンタイムが最小限に抑えられます。さらに、シーメンスの PLC は信頼性が高いことで知られています。-ツーリング施設では一般的な、高温や振動などの過酷な産業環境に耐えるように設計されています。
3. 生産性の向上
-適切に設計された Siemens PLC 制御アーキテクチャにより、生産プロセスが合理化されます。 PLC は手動操作よりも効率的にタスクを調整できるため、サイクル タイムが短縮され、エラーが最小限に抑えられます。たとえば、CNC マシンを制御するシーメンス PLC は、マテリアルハンドリングを管理する PLC と通信して、原材料が必要なときに正確に配送されるようにし、待ち時間をなくすことができます。この効率の向上により、生産性が向上し、生産コストが削減されます。
4. メンテナンスとトラブルシューティングが容易になる
Siemens PLC はメンテナンスを念頭に置いて設計されています。 PLC はモジュラー設計なので、故障したコンポーネントを簡単に交換できます。さらに、PLC と TIA ポータルに組み込まれた診断ツールにより、技術者は問題を迅速に特定して解決できます。複数の PLC を使用する場合、問題を特定の PLC またはプロセスに切り分けることができ、トラブルシューティングをより迅速かつ効率的に行うことができます。
Siemens PLC- ベースの制御アーキテクチャを維持するためのベスト プラクティス
1. ファームウェアとソフトウェアを定期的に更新する
シーメンスは、PLC のファームウェアとソフトウェアのアップデートを定期的にリリースしています。これらの更新には、多くの場合、バグ修正、パフォーマンスの向上、新機能が含まれます。 Siemens PLC を定期的に更新すると、シーメンス PLC が最高のパフォーマンスで動作し、新しいテクノロジーとの互換性が維持されます。
2. 定期検査の実施
Siemens PLC とネットワーク インフラストラクチャの定期検査を実行します。接続の緩みやケーブルの損傷など、摩耗の兆候がないか確認します。過熱の原因となる可能性のあるほこりの蓄積を防ぐために、PLC を定期的に掃除してください。定期的な検査は、重大な問題になる前に潜在的な問題を特定するのに役立ちます。
3. システムを徹底的に文書化する
ネットワーク図、PLC 構成、プログラミング コードなど、制御アーキテクチャの詳細な文書を維持します。このドキュメントは、トラブルシューティング、メンテナンス、将来の拡張にとって非常に貴重です。ドキュメントが最新のものであり、スタッフが簡単にアクセスできるようにしてください。--
4. スタッフを訓練する
スタッフが Siemens PLC ベースの制御システムの操作と保守に必要なトレーニングを受けていることを確認してください。{0}シーメンスは、スタッフが必要なスキルを開発するのに役立つ、PLC とソフトウェアに関するトレーニング コースを提供しています。よく訓練されたスタッフは、システムをより効率的に操作し、問題をより迅速に解決できます。-
結論
複数の Siemens PLC を使用したスケーラブルな制御アーキテクチャの設計は、効率、信頼性、柔軟性の向上を目指すツーリング施設にとって賢明な投資です。このブログで概説されている重要な考慮事項とステップバイステップ ガイドに従うことで、現在の運用ニーズを満たし、ビジネスの成長に合わせて成長できるシステムを作成できます。-- Siemens PLC を使用する利点には、-拡張性、信頼性、生産性の向上などがあります-ので、最新のツール運用には理想的な選択肢となります。システムが今後何年にもわたって最高のパフォーマンスで動作するように、メンテナンスとトレーニングのベスト プラクティスに必ず従うようにしてください。
自動化を始めたばかりの小規模な工具工場でも、既存の制御システムの拡張を検討している大規模施設でも、複数のシーメンス PLC は、今日の競争の激しい製造環境で成功するために必要な柔軟性と信頼性を提供します。適切な設計と実装により、Siemens PLC- ベースの制御アーキテクチャが本番運用のバックボーンになります。
