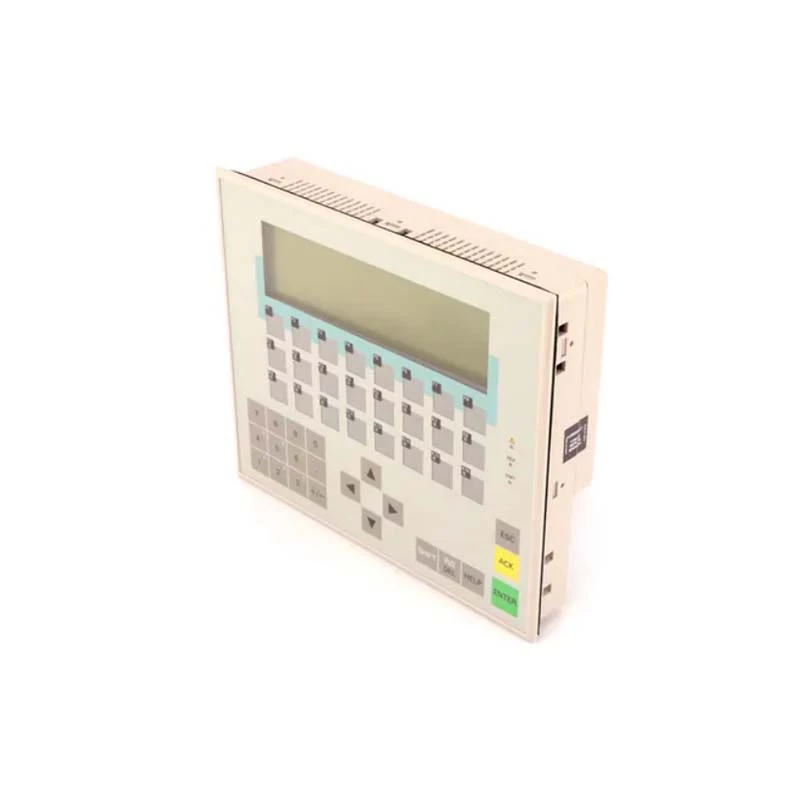

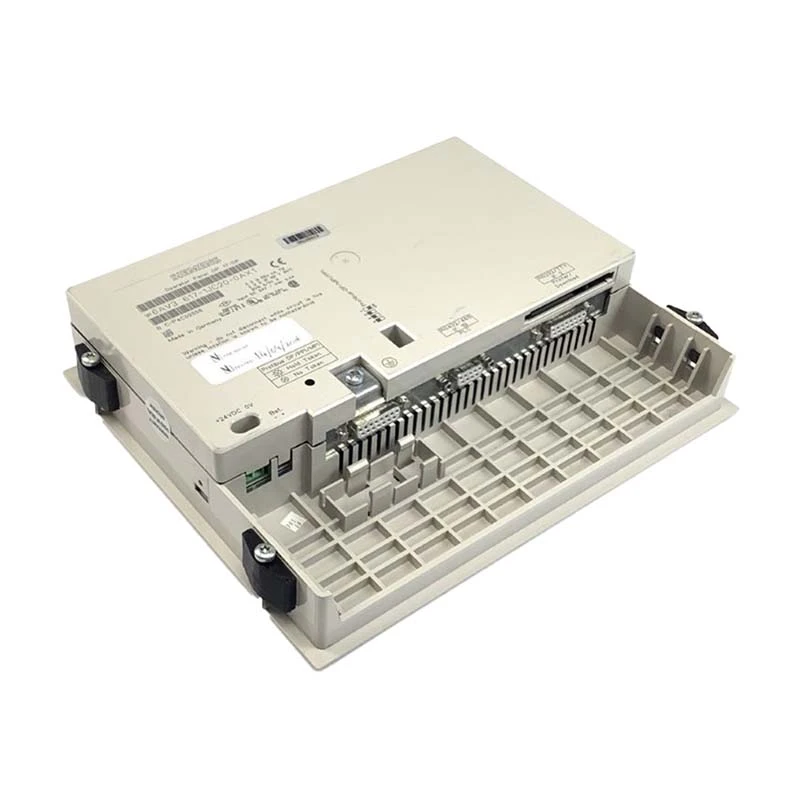

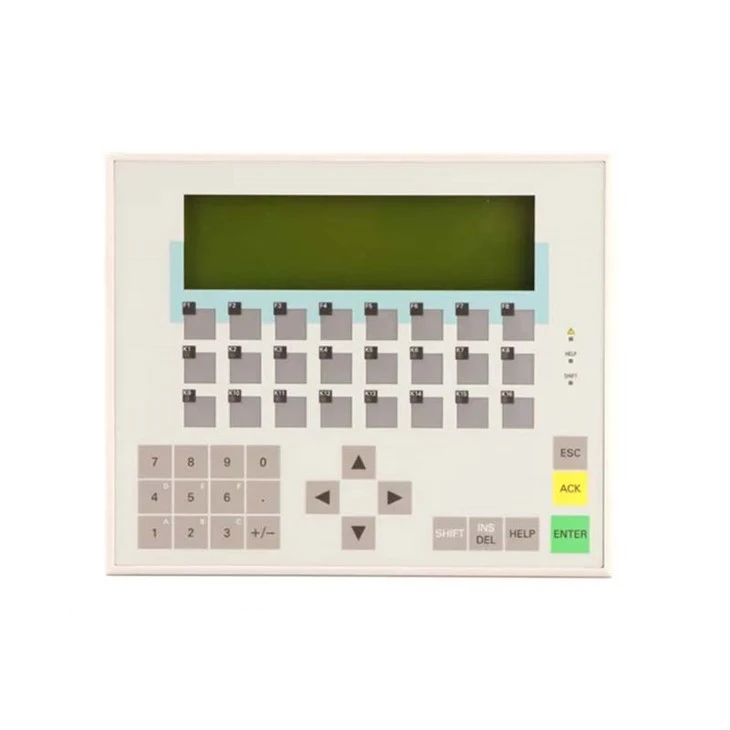

シーメンス6AV3617-1JC20-0AX1

ブランド：シーメンス
モデル：6AV3617-1JC20-0AX1

在庫状況：商品は在庫ございます。

製品の特徴

OP17/DP としても知られる Siemens 6AV3617-1JC20-0AX1 は、産業オートメーションシステム向けの信頼できるヒューマンマシンインターフェイス (HMI) パネルです。この堅牢なガジェットには LED バックライト付きのモノクロ LCD ディスプレイが搭載されており、さまざまな環境でオペレーターに優れた視認性を提供します。 4x20 または 8x40 文字行を使用して、プロセスデータ、マシンステータス、およびエラー通知を効率的に提供します。ディスプレイの強いコントラストにより、暗い場所でも文字を読み取ることができ、LED バックライトは最大 200,000 時間持続します。

OP17/DP には、24 個のファンクションキーと 22 個のシステムキーに加えて、テンキーがあり、ユーザーは指示を入力したり、メニューを簡単に移動したりできます。 16 個のファンクションキーはプログラム可能で、接続された PLC からの視覚的なフィードバックを提供する LED 表示が付いています。このパネルは RS232、RS422、RS485 インターフェース経由で通信するため、最大 1.5 Mbps の PROFIBUS-DP 経由で Siemens SIMATIC S7 および M7 システムと互換性があります。この接続により、産業用ネットワークとのシームレスな統合が可能になり、リアルタイムの監視と制御が可能になります。-

OP17/DP は耐久性に優れた設計で、ほこりや湿気に耐える IP65 定格のフロントパネルと、屋内での操作を考慮した IP20 保護の背面を備えています。- 24V DC 電源を使用し、消費電力はわずか 10W なので、長期にわたる産業用途に適しています。このデバイスには、セットアップとデータ保存用に 256KB のフラッシュメモリが搭載されており、重要な設定用にオプションのバッテリバックアップも備えています。 UL および CSA 認定を受けており、北米および海外市場での使用に対する厳しい安全要件を満たしています。

Siemens 6AV3617-1JC20-0AX1 マニュアルには、段階的なセットアップ手順とトラブルシューティング情報が含まれています。エンジニアや技術者は、公式規格を使用して、G120 や S120 などの Siemens ドライブとの互換性や、TIA ポータルプロジェクトとの相互作用を確保できます。このパネルの柔軟なインターフェイスにより、モーターデータ入力や自動テストレポートなどの追加機能が可能になり、複雑な産業セットアップにとって理想的な代替品となります。

仕様

モデルの別名	OP17/DP
画面	モノクロ液晶画面
バックライトの寿命	代表値 200,000時間
入力電圧	DC24V(±10%)
消費電力	10W
通信インターフェース	RS232/TTY ポート、RS422/485 ポート、DB9 コネクタ
寸法	240mm(幅)×204mm(高さ)×50mm(奥行き)
認証	CE、UL、FM クラス I ディビジョン 2 など

予防

Siemens 6AV3617-1JC20-0AX1 は、動作温度が 0 度から 50 度、保管温度が -25 度から 70 度の環境に設置してください。この Simatic OP17/DP オペレータパネルは、高湿度 (最大 95% 非結露) の場所や、ほこりや水に直接さらされる場所では使用しないでください。 Siemens 6AV3617-1JC20-0AX1 のフロントパネルは、塵や湿気に対して IP65 保護されています。ただし背面はIP20です。したがって、この HMI パネルの重要なコンポーネントに適切なエンクロージャを確保してください。

過熱を避け、適切な通気を確保するために、Siemens 6AV3617-1JC20-0AX1 を垂直に取り付けてください。 Simatic OP17/DP オペレータパネルでの電磁干渉 (EMI) を防ぐには、PROFIBUS-DP 接続にシールドケーブルを使用し、一端 (理想的には PLC 側) を接地します。取り付けブラケットがコネクタに圧力をかけずに、0.8 kg の Siemens 6AV3617-1JC20-0AX1 ユニットをしっかりとサポートしていることを確認します。

Siemens 6AV3617-1JC20-0AX1 を、最大消費電流 0.34A の信頼できる 24V DC 電源に接続します。この Simatic OP17/DP オペレーターパネルには、他のデバイスからの電圧変動を防ぐために別の接続が必要です。 UPS は、停電時に Siemens 6AV3617-1JC20-0AX1 を動作させる必要がある重要なアプリケーションに推奨されます。

よくある質問

Q: シーメンス 6AV3617-1JC20-0AX1 とは何ですか?

A: Siemens 6AV3617-1JC20-0AX1 は、Siemens SIMATIC シリーズの SIMATIC OP17/DP オペレーターパネル (HMI) であり、産業オートメーション環境における機械およびプロセス制御用に設計されています。 LED バックライト付き LC ディスプレイを備え、4×20 および 8×40 文字表示モードの両方をサポートし、最大 1.5 Mbaud の PROFIBUS DP 通信を介して SIMATIC S7 および M7 システムと互換性があります。

Q: PROFIBUS DPの通信性能はどのくらいですか?

A: 6AV3617-1JC20-0AX1 の PROFIBUS DP インターフェイスは、最大ボーレート 1.5 Mbaud をサポートします。この伝送速度では、デバイス間の最大ケーブルセグメント長は 200 メートルです。パネルはDPスレーブとして機能し、SIMATIC S7またはM7マスターコントローラーとのリアルタイムデータ交換を可能にします。

Q: プロセッサとメモリの構成は何ですか?

A: 6AV3617-1JC20-0AX1 は X86 プロセッサを搭載し、フラッシュ / RAM メモリアーキテクチャを使用して、ユーザーデータ用の不揮発性ストレージを提供します。 Siemens の機器マニュアルによると、更新されたデータと新しく作成されたデータは不揮発性フラッシュメモリに保存されます。つまり、OP の再起動後、現在のデータがすぐに利用可能になります。データ更新中はフラッシュメモリにアクセスできません。

Q: 使用温度範囲はどれくらいですか?

A: 6AV3617-1JC20-0AX1 は、0 度～50 度 (32 度～122 度) の周囲温度範囲内で確実に動作するため、標準的な産業用制御室や工場現場の環境に適しています。

Q: LED バックライトの標準寿命はどれくらいですか?

A: シーメンスは OP17 LED バックライトの具体的な MTBF 評価を公表していませんが、同等のシーメンス OP7 モデル (6AV3607-1JC30-0AX1) の LED バックライト MTBF は 25 度で約 1,000,000 時間です。同じ世代の LED バックライトテクノロジを考慮すると、OP17 は放熱面積が大きいため、同等またはより長いバックライト寿命を達成する可能性があります。
