シーメンスPLCとのビジョンシステム統合の使い方 - ブログ

私はシーメンス PLC のサプライヤーとして、ビジョンシステムとシーメンス PLC の統合による変革の力を直接目撃してきました。この組み合わせにより、産業オートメーションプロセスが大幅に強化され、効率、精度、品質管理が向上します。このブログでは、私の現場での経験に基づいて、ビジョンシステムとシーメンス PLC の統合を効果的に使用する方法についての洞察を共有します。

ビジョンシステムとシーメンス PLC 統合の基本を理解する

統合プロセスを詳しく調べる前に、関連する基本コンポーネントを理解することが重要です。ビジョンシステムは通常、カメラ、照明、画像処理ソフトウェアで構成されます。カメラはオブジェクトまたはプロセスの画像をキャプチャし、画像処理ソフトウェアによって分析して関連情報を抽出します。一方、シーメンス PLC は、さまざまな産業プロセスを制御および監視できるプログラマブルロジックコントローラーです。

ビジョンシステムと Siemens PLC を統合すると、両者の間でリアルタイムのデータ交換が可能になります。ビジョンシステムは、オブジェクトの位置、サイズ、形状、品質などの情報を PLC に提供することで、PLC が情報に基づいた意思決定を行い、それに応じて工業プロセスを調整できるようにします。

適切なシーメンス PLC およびビジョンシステムの選択

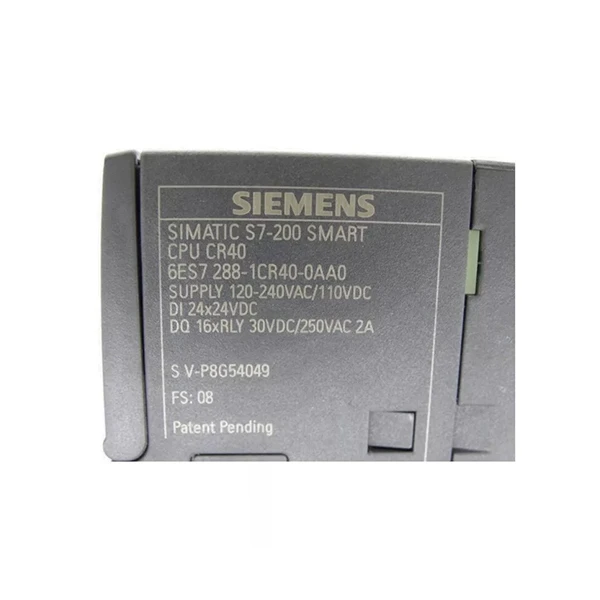

ビジョンシステムを Siemens PLC と統合するための最初のステップは、適切なハードウェアを選択することです。シーメンスは、それぞれに異なる機能と特徴を備えた幅広い PLC を提供しています。たとえば、SIMATIC S7 - 200 スマート CPU CR40 AC/DC小規模から中規模のアプリケーションに人気のある選択肢です。コンパクトな設計、簡単なプログラミング、および多くのビジョンシステム統合シナリオに対応する十分な入出力ポイントを備えています。

ビジョンシステムを選択するときは、アプリケーション要件、動作環境、必要な精度レベルなどの要素を考慮してください。正確な測定が必要なアプリケーションには高解像度のカメラが必要になる場合がありますが、単純な物体検出タスクには低解像度のカメラで十分な場合があります。

通信プロトコル

ハードウェアを選択したら、ビジョンシステムとシーメンス PLC 間の通信プロトコルを確立することが重要です。 Siemens PLC は、Profibus、Profinet、Ethernet/IP などのさまざまな通信プロトコルをサポートしています。

Profinet は、高速データ転送と多数のデバイスとの互換性により、産業オートメーションで広く使用されているプロトコルです。これにより、ビジョンシステムと PLC のシームレスな統合が可能になり、リアルタイムのデータ交換が可能になります。 Profinet 通信を設定するには、ビジョンシステムと PLC の両方の IP アドレスを設定し、それらが同じネットワーク上にあることを確認します。

データ交換と信号処理

通信を確立したら、次のステップはビジョンシステムと PLC 間のデータ交換を設定することです。ビジョンシステムは通常、デジタル信号またはデータパケットの形式でデータを PLC に送信します。次に、PLC はこのデータを処理し、工業プロセスの制御に使用します。

たとえば、ビジョンシステムがベルトコンベア上の欠陥製品を検出した場合、PLC に信号を送信できます。その後、PLC は欠陥製品を不合格ビンに転送したり、さらなる検査のためにコンベアベルトを停止したりすることができます。

ビジョンシステム統合のための Siemens PLC のプログラミング

Siemens PLC のプログラミングは、統合プロセスの重要な部分です。シーメンスは、プログラミングタスクを簡素化する TIA Portal などのプログラミングソフトウェアを提供しています。

プログラミングでは、ビジョンシステムに関連する入力変数と出力変数を定義する必要があります。たとえば、ビジョンシステムによって送信されたデータを受信する変数と、ビジョンシステムまたは他の産業用機器に制御信号を送り返す変数を作成します。

以下は、ビジョンシステム統合のための TIA ポータルのラダーロジックプログラムの簡単な例です。

ネットワーク 1: ビジョン システム信号の確認 LD I0.0 // 物体が検出されたことを示すビジョン システムからの入力 O M0.0 // AN をラッチするためのメモリ ビット I0.1 // 欠陥のある物体を示すビジョン システムからの入力 = M0.0 // 信号をラッチする ネットワーク 2: コンベア ベルトの制御 LD M0.0 // 物体が検出され、欠陥がないかどうかを確認する = Q0.0 // コンベア ベルトを開始するための出力

トラブルシューティングとメンテナンス

適切な計画と実装を行ったとしても、統合ビジョンシステムとシーメンス PLC の運用中に問題が発生する可能性があります。一般的な問題には、通信エラー、誤ったデータ読み取り、ハードウェア障害などがあります。

通信エラーのトラブルシューティングを行うには、ビジョンシステムと PLC の両方のネットワーク接続、IP アドレス、および通信設定を確認します。データの読み取り値が正しくない場合は、ビジョンシステムのキャリブレーションと PLC のプログラミングを確認してください。

統合システムの長期的な信頼性を確保するには、定期的なメンテナンスも不可欠です。これには、カメラのレンズの清掃、配線のチェック、ビジョンシステムと PLC の両方のソフトウェアの更新が含まれます。

ケーススタディ

ビジョンシステムと Siemens PLC の統合の実例を見てみましょう。食品包装工場では、ビジョンシステムがシステムと統合されています。シーメンス 6ES7326 - 2BF01 - 0AB0PLC。ビジョンシステムは、食品の包装にラベルの破れや充填レベルの誤りなどの欠陥がないか検査するために使用されます。

ビジョンシステムは、ベルトコンベア上の荷物の画像をキャプチャし、リアルタイムで分析します。欠陥のあるパッケージが検出された場合、ビジョンシステムは信号を PLC に送信します。次に、PLC は空気圧アクチュエータを作動させて、欠陥のあるパッケージをコンベアベルトから押し出します。この統合により、工場の品質管理が大幅に改善され、市場に流通する不良品の数が減少しました。
