ちょっと、そこ！ Siemens PLC サプライヤーとして、私は Siemens PLC で Profibus プロトコルを使用する方法をよく尋ねられます。 Profibus は、産業オートメーションで非常に便利で広く使用されているフィールドバス プロトコルです。高速なデータ転送、高い信頼性、優れた柔軟性を提供します。それでは、Siemens PLC でどのように動作させることができるのかを詳しく見ていきましょう。
基本を理解する
まず最初に、Profibus とは何なのか、そして Siemens PLC とは何なのかを明確に理解する必要があります。プロフィバスはプロセス フィールド バスの略です。これは主に、センサー、アクチュエーター、プログラマブル ロジック コントローラー (PLC) など、産業環境内のさまざまなデバイス間の通信に使用されます。

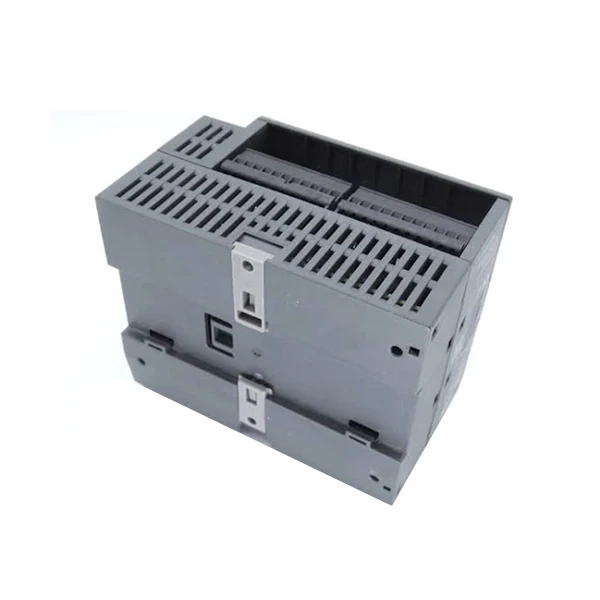

シーメンスは、それぞれ独自の機能を備えた幅広い PLC を提供しています。たとえば、S7 - 1200 CPU 1214C DC/DC/DC小規模から中規模の自動化タスクによく使われる選択肢です。コンパクトかつ強力で、プログラムも簡単です。それから、シーメンス 6ES7315 - 2AF03 - 0AB0これは S7 - 300 シリーズの一部であり、より複雑な制御タスクを処理することで知られています。そして、SIMATIC S7 - 200 スマート CPU CR40 AC/DC/は単純な自動化プロジェクトに最適であり、手頃な価格で優れたパフォーマンスを提供します。
ハードウェアのセットアップ
Siemens PLC で Profibus を使用するための最初のステップは、ハードウェアを適切に設定することです。 Siemens PLC には Profibus インターフェイス モジュールが必要です。 PLC モデルが異なれば、異なるインターフェイス モジュールが必要になる場合があります。必ず特定の PLC と互換性のあるものを選択してください。
適切なインターフェイス モジュールを入手したら、それを PLC に接続します。これには通常、適切なケーブルとコネクタの使用が含まれます。 Profibus ネットワーク上の他のデバイスも接続する必要があります。これらには、センサーやアクチュエーターなどのスレーブ デバイスが含まれる場合があります。それらをデイジーチェーンまたはスター型のトポロジーで Profibus ケーブルに接続します。
機器を接続する際は、終端抵抗に十分ご注意ください。 Profibus ネットワークには、信頼性の高い通信を確保するために適切な終端が必要です。通常、ネットワークの終端にあるデバイスでは終端抵抗をオンにし、中間にあるデバイスでは終端抵抗をオフにする必要があります。
ソフトウェア構成
ハードウェアのセットアップが完了したら、ソフトウェアの構成に進みます。シーメンスは、PLC のプログラミングと構成のための TIA ポータル (Totally Integrated Automation Portal) などのソフトウェア ツールを提供しています。
TIA ポータルを開き、新しいプロジェクトを作成します。 PLC と Profibus インターフェイス モジュールをプロジェクトに追加します。ボー レート、ネットワーク アドレス、送信モードなどの Profibus ネットワーク パラメータを定義する必要があります。
次に、ソフトウェアでスレーブ デバイスを Profibus ネットワークに追加します。これらのデバイスの GSD (General Station description) ファイルを知っておく必要があります。 GSD ファイルには、デバイスの機能、入出力アドレス、および通信パラメータに関する情報が含まれています。 GSD ファイルを TIA ポータルにインポートすると、スレーブ デバイスをネットワークに追加できます。
すべてのデバイスを追加したら、それらにアドレスを割り当てる必要があります。 Profibus ネットワーク上の各デバイスには一意のアドレスが必要です。これは、TIA ポータルのデバイス構成設定で行うことができます。
データ交換
ハードウェアとソフトウェアがセットアップされたので、PLC とスレーブ デバイスの間でデータ交換を開始します。 TIA ポータルでは、送受信するデータを保持するデータ ブロックを作成できます。
PLC からスレーブ デバイスにデータを送信するには、スレーブ デバイスの出力アドレスに対応するデータ ブロック内の適切なメモリ位置にデータを書き込む必要があります。 PLC がプログラムを実行すると、このデータが Profibus ネットワーク経由でスレーブ デバイスに送信されます。
一方、スレーブ デバイスからデータを受信するには、スレーブ デバイスの入力アドレスに対応するデータ ブロック内のメモリ位置からデータを読み取る必要があります。 PLC は、スレーブ デバイスから受信したデータでこれらのメモリ位置を継続的に更新します。
トラブルシューティング
最適なセットアップを行っていても、Siemens PLC で Profibus を使用すると、いくつかの問題が発生する可能性があります。よくある問題とその解決方法をいくつか示します。
通信エラー: 通信エラーが発生した場合は、まずハードウェアの接続を確認してください。すべてのケーブルが正しく差し込まれており、接続が緩んでいないことを確認してください。また、終端抵抗も確認してください。終了が正しくないと、通信の問題が発生する可能性があります。
競合に対処する: Profibus ネットワーク上の 2 つのデバイスが同じアドレスを持つ場合、通信の問題が発生します。ソフトウェア構成内のすべてのデバイスに割り当てられているアドレスを再確認し、それらが固有であることを確認してください。
ネットワーク速度: 場合によっては、設定したボー レートがネットワーク上のデバイスに対して高すぎる場合があります。ボーレートを下げてみて、通信が改善されるかどうかを確認してください。
現実世界のアプリケーション
Siemens PLC で Profibus を使用すると、現実世界のアプリケーションが数多くあります。たとえば、製造工場では、生産ラインの制御と監視に使用できます。 PLC はセンサーと通信してコンベア ベルト上の製品の位置を検出し、アクチュエーターにコマンドを送信してピッキングやプレースなどのさまざまな操作を実行できます。
下水処理プラントでは、Profibus ネットワークを使用して PLC を、pH、温度、流量などのパラメータを測定するさまざまなセンサーに接続できます。 PLC は、センサーから受信したデータに基づいてポンプとバルブを制御し、廃水の適切な処理を保証します。
結論
Siemens PLC で Profibus プロトコルを使用すると、産業オートメーション プロジェクトに多くのメリットをもたらすことができます。適切なハードウェア設定、ソフトウェア構成、およびトラブルシューティングのノウハウがあれば、信頼性が高く効率的な通信ネットワークを構築できます。
プロジェクト用に Siemens PLC および関連する Profibus コンポーネントの購入に興味がある場合は、お気軽にお問い合わせください。当社は、適切な製品の選択から技術サポートの提供まで、あらゆる自動化ニーズをお手伝いします。小規模プロジェクトに取り組んでいる場合でも、大規模な産業アプリケーションに取り組んでいる場合でも、当社はお客様に合ったソリューションを提供します。
参考文献
- Siemens オートメーションおよびドライブのマニュアル
- プロフィバス国際技術文書
