ABB PLC モジュールのサプライヤーとして、これらのモジュールで PID 制御機能を使用する方法についてよく質問されます。 PID は Proportional - Integral - Derivative の略で、産業オートメーションで広く使用されている制御アルゴリズムです。制御出力を調整することで、プロセス変数を望ましい設定値に維持するのに役立ちます。このブログでは、ABB PLC モジュールで PID 制御機能を使用する手順を説明します。
PID制御の基本を理解する
実装に入る前に、PID コントローラーの 3 つのコンポーネントを理解することが重要です。
- 比例(P): このコンポーネントは、設定値とプロセス変数の間の誤差に比例する出力を提供します。誤差が大きいほど制御出力も大きくなります。ただし、比例項のみを使用すると、プロセス変数が設定値に正確に到達しないという定常状態誤差が発生する可能性があります。
- インテグラル(I): 積分項は時間の経過とともに誤差を蓄積します。誤差がゼロになるまで制御出力を継続的に調整することにより、定常状態誤差を排除するのに役立ちます。ただし、積分動作が多すぎると、システムがオーバーシュートして不安定になる可能性があります。
- デリバティブ(D): 微分項は誤差の変化率を計算します。将来の誤差の変化を予測し、振動を抑えるのに役立ちます。これは、急速に変化するシステムで特に役立ちます。
適切な ABB PLC モジュールの選択

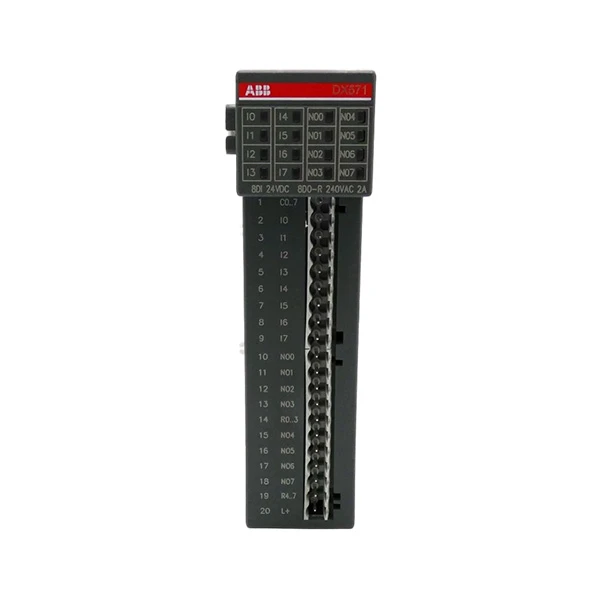

ABB は、PID 制御をサポートする幅広い PLC モジュールを提供しています。たとえば、ABB DX571 1TNE968902R2302さまざまな産業用途に適した高性能モジュールです。のABB PM665 プロセッサー モジュールまた、PID 制御などの複雑な制御タスクに対する強力な処理機能も提供します。そして、AI845 ABB アナログ入力モジュールプロセス変数を正確に測定するために使用できます。
ABB PLC での PID コントローラーの構成
次の手順は、ABB PLC モジュールで PID コントローラーを構成する一般的なプロセスの概要を示しています。
ステップ 1: プロセス変数と設定値を定義する
最初のステップは、制御するプロセス変数を特定することです。これには、温度、圧力、流量などが考えられます。また、プロセス変数の望ましい値である設定値を定義する必要もあります。 ABB PLC プログラミング環境では、プロセス変数入力と設定値にメモリ位置を割り当てる必要があります。
ステップ 2: PID ファンクション ブロックを選択する
ABB PLC プログラミング ソフトウェアは、事前定義された PID 機能ブロックを提供します。アプリケーションの要件に基づいて、適切な機能ブロックを選択する必要があります。これらの機能ブロックには通常、プロセス変数、設定値、および PID ゲイン (比例、積分、および微分) の入力パラメーターがあります。
ステップ 3: PID ゲインを設定する
PID ゲインの調整は重要なステップです。チューニングには、Ziegler-Nichols 法など、いくつかの方法があります。 Ziegler-Nichols 法では、システムの究極のゲインと究極の周期を見つけて、これらの値に基づいて PID ゲインを計算します。 ABB PLC では、機能ブロック パラメータ内で PID ゲインを調整できます。
ステップ 4: 出力を構成する
PID コントローラーの出力は、バルブやモーターなどの制御要素を調整するために使用されます。出力範囲と出力の種類 (アナログまたはデジタル) を設定する必要があります。 ABB PLC では、PID 機能ブロックの出力を適切な出力モジュールにマッピングします。
ステップ 5: エラー処理を実装する
PID 制御プログラムにエラー処理を実装することが重要です。たとえば、プロセス変数が安全範囲を超えた場合、システムは制御要素をシャットダウンしたり、アラームを生成したりするなど、適切な措置を講じる必要があります。
PID コントローラーのテストと調整
PID コントローラーを構成したら、実際の環境でテストする必要があります。まず控えめな PID ゲインでシステムを実行し、システムの応答に基づいて徐々に調整します。テスト中は次の点に注意してください。
- 応答時間: プロセス変数が設定値に到達するまでにかかる時間。一般に応答時間は短いほど優れていますが、過度のオーバーシュートが発生することはありません。
- オーバーシュート: プロセス変数が設定値を超える量。オーバーシュートを最小限に抑えることは、システムの安定性にとって非常に重要です。
- 定常 - 状態エラー: システムが定常状態に達した後の設定値とプロセス変数の差。 PID コントローラーの積分項は、この誤差をゼロに減らすのに役立ちます。
監視とメンテナンス
PID コントローラーが稼働した後は、継続的な監視が不可欠です。 ABB PLC の診断機能を使用して、PID コントローラーのパフォーマンスを監視できます。発振や大きな定常状態誤差など、不安定の兆候がないかどうかを確認します。定期的なメンテナンスには、入出力モジュールが適切に動作しているかどうかをチェックし、システム特性が時間の経過とともに変化した場合には PID ゲインを更新することが含まれます。
結論
ABB PLC モジュールで PID 制御機能を使用すると、産業プロセスの効率と安定性を大幅に向上させることができます。このブログで概説されている手順に従うことで、ABB PLC システムで PID コントローラーを正常に構成、テスト、保守することができます。 PID 制御アプリケーション用の ABB PLC モジュールの購入に興味がある場合、または技術的な質問がある場合は、お気軽にお問い合わせください。詳細な説明が可能です。当社は、産業オートメーションのニーズに最適なソリューションとサポートを提供するためにここにいます。
参考文献
- ABB PLC プログラミング マニュアル
- PID 制御に関する産業オートメーション ハンドブック
- JG ジーグラー、NB ニコルズ (1942)。自動コントローラーの最適な設定。 ASME の取引、64(8)、759 ～ 768。
