三菱HMI（ヒューマンマシンインターフェイス）製品のサプライヤーとして、私はこれらのデバイスが産業の自動化に与える可能性のある変革的影響を直接目撃しました。三菱HMISは、信頼性、ユーザー - フレンドリーなインターフェイス、および高度な機能で有名です。ただし、潜在能力のロックを真に解除するには、他の自動化機器と統合することが不可欠です。このブログでは、三菱HMIと他の自動化デバイスとのシームレスな統合を実現する方法に関するいくつかの洞察を共有します。
三菱HMIの基本を理解する
統合プロセスを掘り下げる前に、三菱HMIをしっかりと理解することが重要です。これらのインターフェイスは、オペレーターと複雑な産業機械の間の橋として機能します。ユーザーは、さまざまなプロセスを監視および制御し、実際のタイムデータを表示し、問題を効率的にトラブルシューティングすることができます。

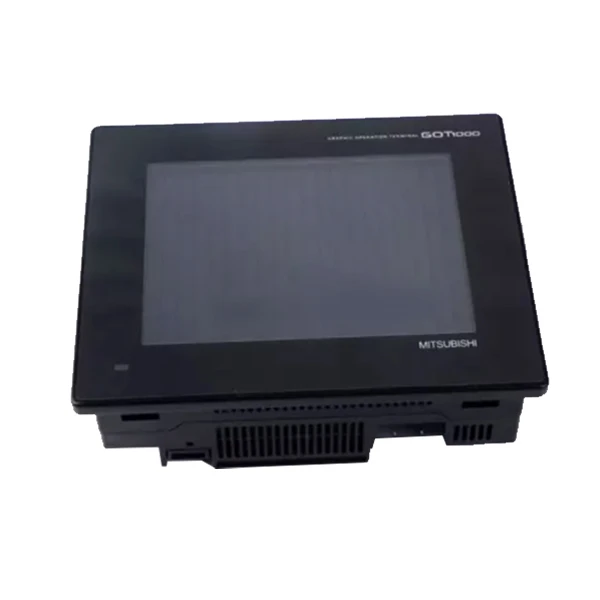

たとえば、三菱GT1575 -VTBA高いパフォーマンスHMIは、大きくて高い解像度のタッチスクリーンディスプレイを提供します。詳細な視覚化と直感的な制御が必要なアプリケーションに適しています。一方、三菱GT2512 -STBD HMI高度な通信機能を提供し、幅広い自動化機器との統合に最適です。三菱HMI GT1055 -QSBDコンパクトでコスト - 効果的なオプションであり、より小さなスケールの自動化プロジェクトに最適です。
ステップ1：統合目標を定義します
三菱HMIを他の自動化機器と統合する最初のステップは、目標を明確に定義することです。この統合を通じて何を達成したいですか？プロセスの効率を改善したり、データ収集と分析を強化したり、オペレーターの安全性を高めたりしたいですか？
たとえば、目標がプロセス効率を改善することである場合、HMIをプログラム可能なロジックコントローラー（PLC）と統合して操作を合理化することをお勧めします。データ収集が優先事項である場合、HMIをセンサーとデータロガーと統合することに焦点を当てることができます。適切に定義された目標を持つことにより、統合プロセスを通してより多くの情報に基づいた決定を下すことができます。
ステップ2：互換性のある自動化機器を選択します
すべての自動化機器が三菱HMISと互換性があるわけではありません。したがって、協力するように設計されたデバイスを選択することが不可欠です。機器を選択するときは、通信プロトコル、電気仕様、ソフトウェアの互換性などの要因を考慮してください。
ほとんどの三菱HMISは、Modbus、Ethernet/IP、Profibusなどの一般的な通信プロトコルをサポートしています。他の自動化機器を選択するときは、これらのプロトコルもサポートしていることを確認してください。たとえば、HMIをPLCと統合している場合は、PLCがHMIと同じプロトコルを使用して通信できることを確認してください。
通信プロトコルに加えて、電気仕様に注意してください。すべてのデバイスの電力要件、信号レベル、および接地要件が互換性があることを確認してください。ソフトウェアの互換性も重要です。 HMIソフトウェアは、他の自動化機器と通信して効果的に制御できるはずです。
ステップ3：通信アーキテクチャを計画します
互換性のある自動化機器を選択したら、コミュニケーションアーキテクチャを計画する時が来ました。これには、HMIが他のデバイスとどのように通信するかを決定することが含まれます。直接接続、ネットワーク接続、ワイヤレス接続など、通信を確立するにはいくつかの方法があります。
直接接続は、コミュニケーションの最も単純な形式です。これには、ケーブルを使用してHMIを他の自動化機器に直接接続することが含まれます。この方法は、デバイスが近接している小さなスケールアプリケーションに適しています。
一方、ネットワーク接続により、複数のデバイスがローカルエリアネットワーク（LAN）または広いエリアネットワーク（WAN）を介して通信できます。これは、特にデバイスが広がるより大きなスケールアプリケーションの場合、より柔軟なオプションです。イーサネットは、この目的に使用される一般的なネットワークプロトコルです。
ワイヤレス接続は、産業用自動化でますます人気が高まっています。モビリティと柔軟性の利点を提供します。ただし、信号強度、干渉、セキュリティなどの要因を慎重に検討する必要があります。
ステップ4：HMIおよび自動化機器を構成します
通信アーキテクチャを計画した後、HMIと他の自動化機器を構成する必要があります。これには、通信パラメーターの設定、データ交換形式の定義、および制御ロジックのプログラミングが含まれます。
通信パラメーターを構成するには、選択した通信プロトコルに適切な設定を入力する必要があります。これには、IPアドレス、ポート番号、ボーレートが含まれる場合があります。また、データ交換形式を定義する必要があります。これにより、HMIと他のデバイスの間でデータが送信および受信される方法が決まります。
制御ロジックのプログラミングは、もう1つの重要なステップです。これには、自動化機器の操作を制御するプログラムの作成が含まれます。 HMIソフトウェアは通常、これらのプログラムを作成および編集できるプログラミング環境を提供します。ボタン、スライダー、グラフなどの関数を使用して、オペレーター向けの直感的なユーザーインターフェイスを作成できます。
ステップ5：統合をテストします
HMIと自動化機器を構成したら、統合をテストする時が来ました。これには、HMIが他のデバイスと通信できること、および制御ロジックが正しく機能していることを確認することが含まれます。
基本的な通信テストを実行することから始めます。 HMIが他のデバイスからデータを送信および受信できるかどうかを確認します。 HMIソフトウェアが提供する診断ツールを使用して、通信ステータスを監視できます。
次に、制御ロジックをテストします。 HMIを操作し、自動化機器がどのように反応するかを観察します。開始、停止、速度制御などの関数が予想どおりに機能しているかどうかを確認してください。問題がある場合は、トラブルシューティングと必要な調整を行う必要があります。
ステップ6：統合を実装および維持します
テストが成功した後、実際の産業環境への統合を実装できます。インストールプロセス中は、すべての安全手順とガイドラインに従ってください。
統合が実装されたら、定期的に維持することが重要です。これには、システムのパフォーマンスの監視、ソフトウェアの更新、故障したコンポーネントの交換が含まれます。定期的なメンテナンスは、統合システムの長期的な信頼性と効率を確保するのに役立ちます。
結論
三菱HMIを他の自動化機器と統合すると、産業業務に大きな利点があります。このブログで概説されている手順に従うことで、シームレスな統合を実現し、自動化システムの潜在能力を最大限に発揮できます。
三菱HMISの購入に興味がある場合、または統合プロセスの支援が必要な場合は、お気軽にお問い合わせください。専門的なアドバイスとサポートを提供できる専門家チームがあります。産業用自動化機能を強化するために協力しましょう。
