Omron HMIでボタン機能を作成する方法は？

ちょっと、そこ！私はOmron HMIサプライヤーであり、Omron HMIでボタン関数を作成する方法をあなたと共有することを非常に興奮しています。あなたが初心者であろうと、単にあなたのスキルをブラッシュアップしようとしているかどうかにかかわらず、このガイドはあなたを段階的に段階的に説明します。

まず、オムロンHMIのボタンが非常に重要である理由について話しましょう。ボタンは、HMIのコントロールセンターのようなものです。オペレーターがマシンと対話し、プロセスを開始し、操作を停止し、設定を調整できるようにします。設計されたボタン機能がなければ、HMIは実際の機能のない派手な画面になります。

ステップ1：右のオムロンHMIを選択します

ボタン関数を作成する前に、ジョブに適切なOmron HMIを使用する必要があります。いくつかのモデルがあり、それぞれに独自の機能と機能を備えています。たとえば、NB10W -TW01B OMRON小規模なアプリケーションに最適なオプションです。コンパクトなデザインがあり、既存のシステムに簡単に統合できます。

より大きな画面とより高度な機能が必要な場合、NS12 -TS01B -V2オムロンタッチスクリーンブランド行く方法かもしれません。高解像度のグラフィックスと幅広い通信オプションを提供します。そして、信頼できるコストを探している人のために、NBシリーズで効果的なソリューション、NB7W -TW01B OMRON NBシリーズタッチスクリーンHMI確かな選択です。

ステップ2：必要なソフトウェアをインストールします

Omron HMIを入手したら、適切なソフトウェアをインストールする必要があります。 Omronは、HMIを簡単に設計およびプログラムできるソフトウェアツールを提供しています。ソフトウェアには通常、ユーザーが付属しています。フレンドリーなインターフェイスにより、画面を作成したり、ボタンを追加したり、機能を定義したりできます。

Omronの公式Webサイトからソフトウェアをダウンロードし、インストール手順に従ってください。コンピューターがシステム要件を満たしていることを確認してください。そうしないと、インストールプロセス中にいくつかの問題が発生する可能性があります。

ステップ3：新しいプロジェクトを作成します

ソフトウェアをインストールした後、開いて新しいプロジェクトを作成します。 Omron HMIのモデルを選択するように求められます。正しいモデルを選択して、ソフトウェアがデバイス用に正しく構成されていることを確認します。

プロジェクトを作成したら、HMI画面の設計を開始できるワークスペースが表示されます。これは、ボタンを追加して機能を定義する場所です。

ステップ4：画面にボタンを追加します

次に、画面にボタンを追加する時が来ました。ソフトウェアには、通常、ボタンアイコンを見つけることができるツールボックスまたはメニューがあります。ボタンアイコンをクリックし、ボタンを配置する画面をクリックします。必要に応じてサイズを変更して、正しい位置に入れることができます。

ボタンの外観をカスタマイズすることもできます。色、形状、テキストを変更して、オペレーターにとってより視覚的に魅力的で理解しやすくすることができます。

ステップ5：ボタン機能を定義します

これが最も重要な部分です - ボタン関数を定義します。ダブルすると、ボタンをクリックすると、プロパティウィンドウがポップアップします。このウィンドウでは、ボタンが押されたときに何をするかを設定できます。

ボタンに割り当てることができる機能にはいくつかの種類があります。たとえば、ボタンをマシンプロセスを開始させることができます。これを行うには、ボタンをマシンの制御システムの特定のプログラムまたはコマンドにリンクする必要があります。ソフトウェアでは、通常、これらのリンクを簡単に作成できます。

また、ボタンにプロセスを停止したり、パラメーターを変更したり、別の画面に切り替えることもできます。それはすべて、あなたがあなたのHMIに何をしたいかに依存します。

ステップ6：ボタンのトリガー条件を設定します

ボタンの関数を定義することに加えて、トリガー条件を設定することもできます。たとえば、特定の条件が満たされたときにのみボタンを機能させることができます。たぶん、マシンがスタンバイモードの場合にのみ、ボタンをプロセスを開始する必要があります。

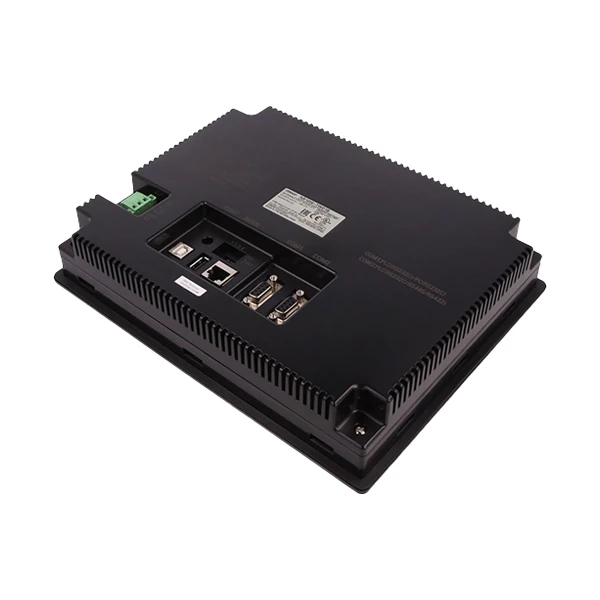

NB10W-TW01B Omron NS12-TS01B-V2 OMRON

トリガー条件を設定するには、ソフトウェアが提供するロジック関数を使用する必要があります。シンプルまたは複雑なロジック式を作成して、ボタンがアクティブなときに制御できます。

ステップ7：ボタン機能をテストします

HMIを実際のマシンに展開する前に、ボタン機能をテストすることが重要です。ソフトウェアには通常、HMIを実際のマシンに接続せずにテストできるシミュレーションモードがあります。

シミュレーションモードのボタンをクリックして、定義した関数を実行するかどうかを確認します。問題がある場合は、ボタンプロパティに戻り、必要な調整を行います。

ステップ8：プロジェクトを保存してHMIに転送

ボタン機能に満足し、それを正常にテストしたら、プロジェクトを保存します。次に、プロジェクトをコンピューターからOmron HMIに転送します。これを行うには、HMIがサポートするUSBケーブル、イーサネット接続、またはその他の通信方法を使用できます。

プロジェクトを転送した後、HMIに電源を入れ、ボタンが予想どおりに機能するかどうかを確認します。すべてが良ければ、あなたはすべて設定されています！

トラブルシューティングのヒント

時々、Omron HMIでボタン機能を作成するときにいくつかの問題に遭遇することがあります。いくつかの一般的な問題とそれらを修正する方法は次のとおりです。

ボタンが機能していません：ボタンがソフトウェアの関数に適切にリンクされているかどうかを確認します。 HMIとマシンの制御システムとの間にロジックまたは通信にエラーがないことを確認してください。
ボタンの外観の問題：ボタンが歪んでいるように見える場合、またはテキストが表示されていない場合は、ボタンプロパティの設定を確認します。正しいフォントのサイズと色を設定してください。
ソフトウェア互換性の問題：ソフトウェアに問題がある場合は、最新バージョンを使用していることを確認してください。時々、ソフトウェアの古いバージョンが新機能や機能と互換性がない場合があります。
